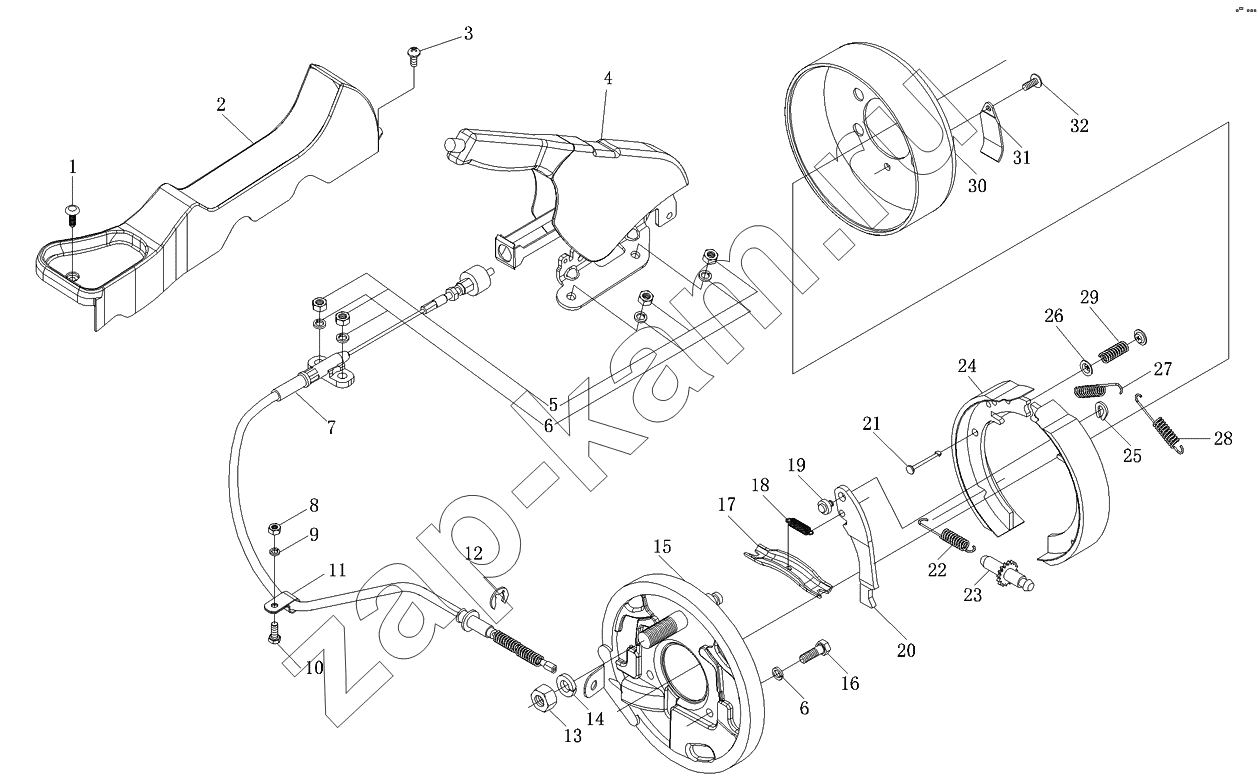

Стояночный тормоз
/ Foton-BJ1039
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Поз. | Артикул | Название детали | Модель A | Модель B | |
|---|---|---|---|---|---|
| 1S10293570101 | 1S10293570101 | Стояночный тормоз | 1 | 1 | |
| 1S10493580102 | 1S10493580102 | Механизм управления стояночным тормозом | 1 | 1 | |
| 1S10493530102 | 1S10493530102 | Механизм управления стояночным тормозом | 1 | 1 | |
| 1 | 1104935300006 | Кнопка | 1 | 1 | |
| 2 | 1104935300002 | Стояночный тормоз | 1 | 1 | |
| 3 | Q2300616 | Винт | 1 | 1 | |
| 4 | 1104935300001 | Рычаг стояночного тормоза | 1 | 1 | |
| 5 | Q340В08 | Гайка шестигранная тип 1 | 4 | 4 | |
| 6 | Q40308 | Шайба пружинная | 6 | 6 | |
| 7 | 1102935700004 | Трос стояночного тормоза | 1 | 1 | |
| 8 | Q340В06 | Гайка шестигранная тип 1 | 1 | 1 | |
| 9 | Q40306 | Шайба пружинная | 1 | 1 | |
| 10 | Q150В0616 | Болт с шестигранной головкой | 2 | 2 | |
| 11 | Q68614F4 | Скоба | 1 | 1 | |
| 12 | Q436120 | Стопорное кольцо | 1 | 1 | |
| 13 | Q340В12 | Гайка шестигранная тип 1 | 1 | 1 | |
| 14 | Q40312 | Шайба пружинная | 1 | 1 | |
| 15 | D120-3507-010 | Щит тормоза | 1 | 1 | |
| 16 | Q150В0820 | Болт с шестигранной головкой | 2 | 2 | |
| 17 | D120-3507-003 | Пластина опорная | 1 | 1 | |
| 18 | D120-3507-002 | Пружина коромысла | 1 | 1 | |
| 19 | 1029Е-3507014 | Ось тормозного рычага | 1 | 1 | |
| 20 | D120-3507-030 | Тормозной рычаг | 1 | 1 | |
| 21 | D120-3507-005 | Стойка тормозной колодки | 2 | 2 | |
| 22 | D120-3507-008 | Нижняя пружина | 1 | 1 | |
| 23 | D120-3507-040А | Регулировочный болт в сборе | 1 | 1 | |
| 24 | D120-3507-020 | Тормозная колодка в сборе | 1 | 1 | |
| 25 | Q2540612 | Замковая пластина-ограничитель | 2 | 2 | |
| 26 | D120-3507-006 | Тарелка пружины | 4 | 4 | |
| 27 | D120-3507-001 | Первичная возвратная пружина | 1 | 1 | |
| 28 | D120-3507-004 | Вторичная возвратная пружина | 1 | 1 | |
| 29 | D120-3507-007 | Нажимная пружина тормозной колодки | 2 | 2 | |
| 30 | 1102935700006 | Барабан стояночного тормоза | 1 | 1 | |
| 31 | 3508015А1 | Пластина крышки регулировочного отверстия ручного тормоза | 1 | 1 | |
| 32 | Q150В0620 | Болт с шестигранной головкой | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
