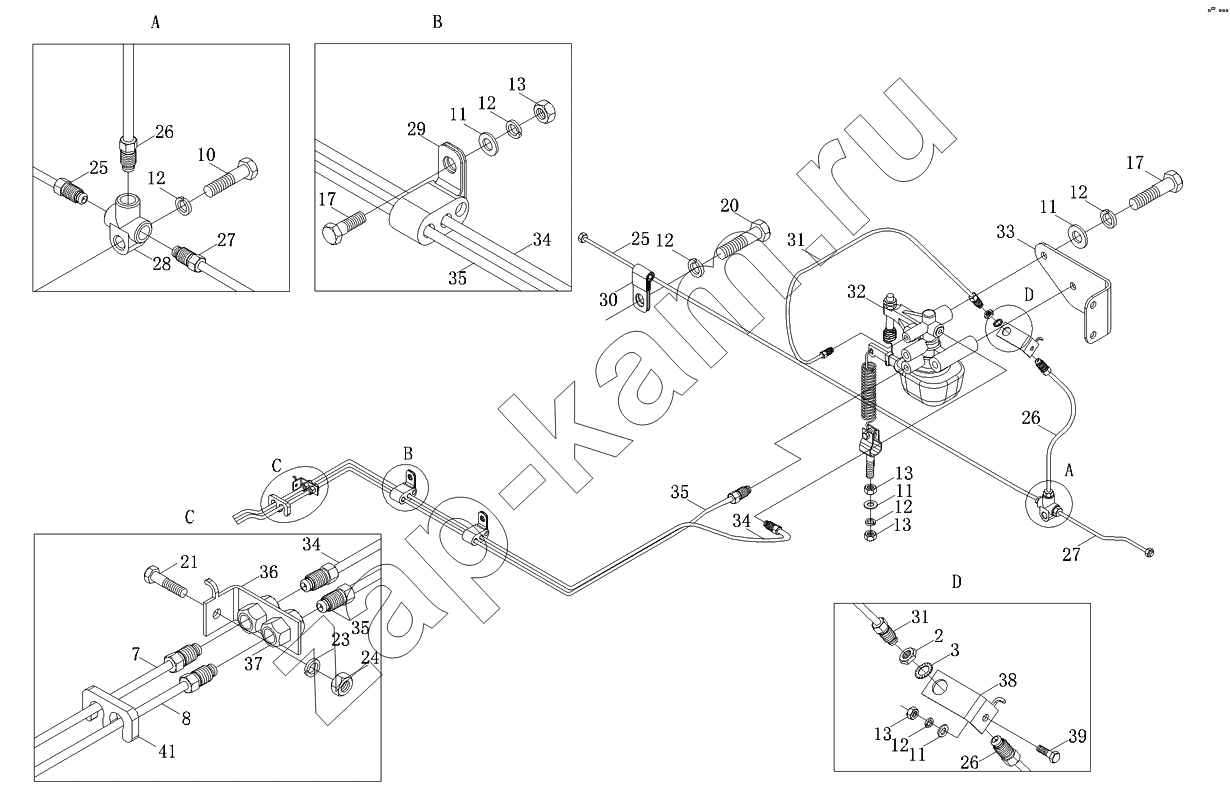

Трубопроводы тормозной системы
/ Foton-BJ1039
2
3
7
8
10
11
11
11
11
12
12
12
12
12
12
13
13
13
13
17
17
20
21
23
24
25
25
26
26
26
27
27
28
29
30
31
31
32
33
34
34
34
35
35
35
36
37
38
39
41
| Поз. | Артикул | Название детали | Модель A | Модель B | |
|---|---|---|---|---|---|
| 2 | Q351В18F30 | Гайка шестигранная тонкая | 3 | 3 | |
| 3 | Q41218F30 | Стопорная шайба | 3 | 3 | |
| 7 | 1103935600274 | Трубка тормозная | 1 | 1 | |
| 8 | 1103935600275 | Трубка тормозная | 1 | 1 | |
| 10 | Q150В0830F30 | Болт с шестигранной головкой | 2 | 2 | |
| 11 | Q40108F30 | Плоская шайба | 16 | 16 | |
| 12 | Q40308F30 | Шайба пружинная | 18 | 18 | |
| 13 | Q340В08F30 | Гайка шестигранная тип 1 | 13 | 13 | |
| 17 | Q150В0825F30 | Болт с шестигранной головкой | 10 | 10 | |
| 20 | Q150В0816 | Болт с шестигранной головкой | 3 | 3 | |
| 21 | Q150В0618 | Болт с шестигранной головкой | 2 | 2 | |
| 23 | Q40306F30 | Шайба пружинная | 2 | 2 | |
| 24 | Q340В06F30 | Гайка шестигранная тип 1 | 2 | 2 | |
| 25 | 1103935600270 | Трубка тормозная задняя правая | 1 | 1 | |
| 26 | 1103935600260 | Тормозной шланг задний | 1 | 1 | |
| 27 | 1103935600269 | Трубка тормозная задняя левая | 1 | 1 | |
| 28 | 1102735600023 | Тройник | 1 | 1 | |
| 29 | 1105935600031 | Хомут трехтрубный | 7 | 7 | |
| 30 | 1502835600011 | Скоба | 1 | 1 | |
| 31 | 1103935600252 | Трубка тормозная | 1 | 1 | |
| 32 | 1103935600251 | Клапан нагрузочный | 1 | 1 | |
| 33 | 1103935600250 | Кронштейн клапана | 1 | 1 | |
| 34 | 1103935600256 | Трубка тормозная | 1 | 1 | |
| 35 | 1103935600258 | Трубка тормозная | 1 | 1 | |
| 36 | 1103935600191 | Кронштейн двухтрубный | 1 | 1 | |
| 37 | 1102735900012 | Кронштейн двухтрубный | 2 | 2 | |
| 38 | 1103935600187 | Кронштейн | 1 | 1 | |
| 39 | Q150В0820F30 | Болт с шестигранной головкой | 3 | 3 | |
| 41 | 1102735900048 | Кронштейн | 1 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
