Гидроусилитель рулевого управления
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

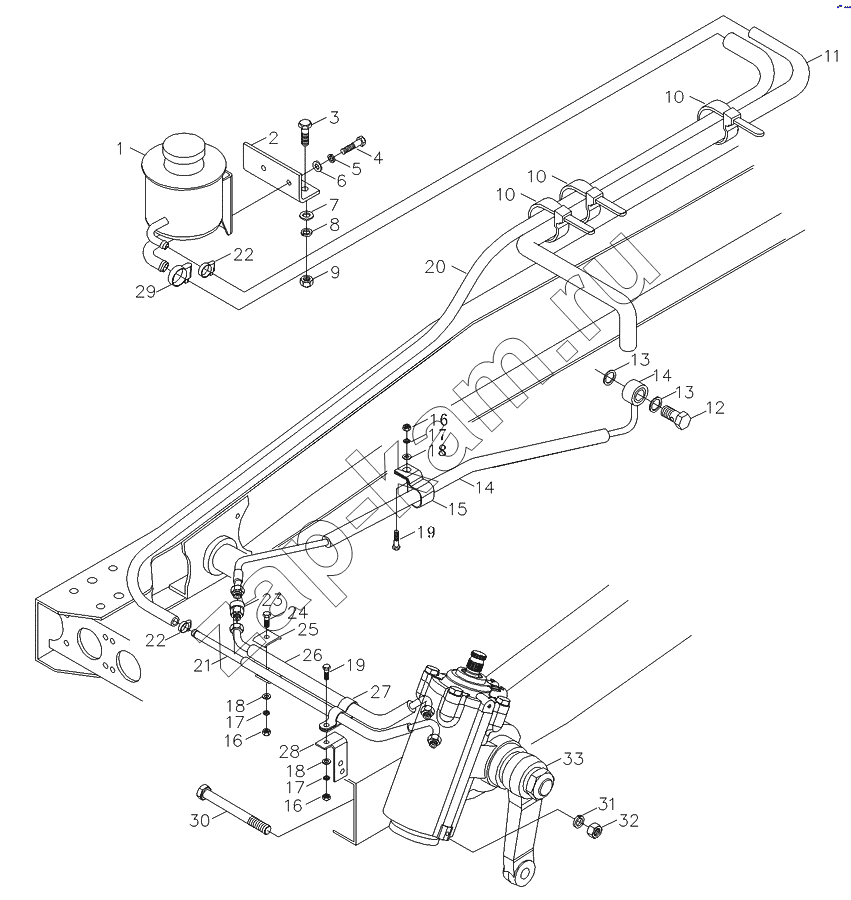

Схема/чертеж: Гидроусилитель рулевого управления / Foton-BJ1049
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
13
14
14
15
16
16
16
17
17
17
18
18
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
33
Поз. Артикул Название детали Модель AМодель BМодель CМодель D Цена
1S10593400101 1S10593400101 Рулевой механизм 111 -
1S10433400107 1S10433400107 Рулевой механизм 1 -
1 1105934000009 Бачок гидроусилителя рулевого управления в сборе 111 -
2 1105934000005 Кронштейн бачка 111 -
3 Q150В1025 Болт с шестигранной головкой 222 -
4 Q150В0822 Болт крепления петли 222 -
5 Q40308 Шайба пружинная 222 30 ₽ - 60 ₽
6 Q40108 Плоская шайба 222 -
7 Q40110 Плоская шайба 222 -
8 Q40310 Шайба пружинная 222 -
9 Q340В10 Гайка шестигранная тип 1 222 -
10 Q67407200 Хомут стяжной 666 -
11 1105934000006 Впускная труба масляного насоса 111 -
12 1102734000019 Пустотелый болт 111 -
13 1105934000026 Шайба 222 -
14 1105934000004 Маслопровод высокого давления (2) 111 -
15 Q68625F4 Скоба 111 -
16 Q340В06 Гайка шестигранная тип 1 333 -
17 Q40306 Шайба пружинная 333 -
18 Q40106 Плоская шайба 333 -
19 Q150В0620 Болт с шестигранной головкой 222 -
20 1105934000007 Трубопровод низкого давления 111 -
21 1105934000008 Трубопровод низкого давления 111 -
22 Q67522 Хомут стяжной 222 -
23 Q80310 Штуцер 111 -
24 Q150В0630 Болт с шестигранной головкой 111 -
25 1105934000002 Двухтрубный зажим 222 -
26 1105934000003 Маслопровод высокого давления (1) 111 -
27 1105934000011 Двухтрубный зажим 111 -
28 1105934000010 Кронштейн трубопровода 111 -
29 Q67627 Хомут червячный 222 -
30 Q150В1240 Болт, шайба пружинная, шайба плоская 444 -
30 Q150В1235 Болт 4 -
31 Q40312 Шайба пружинная 4444 -
32 Q340В12 Гайка шестигранная тип 1 4444 -
33 1104334000011 Рулевой механизм с рычагом 1 -
33 1104334000013 Рулевой механизм с рычагом 111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
