Подъемное устройство запасного колеса
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

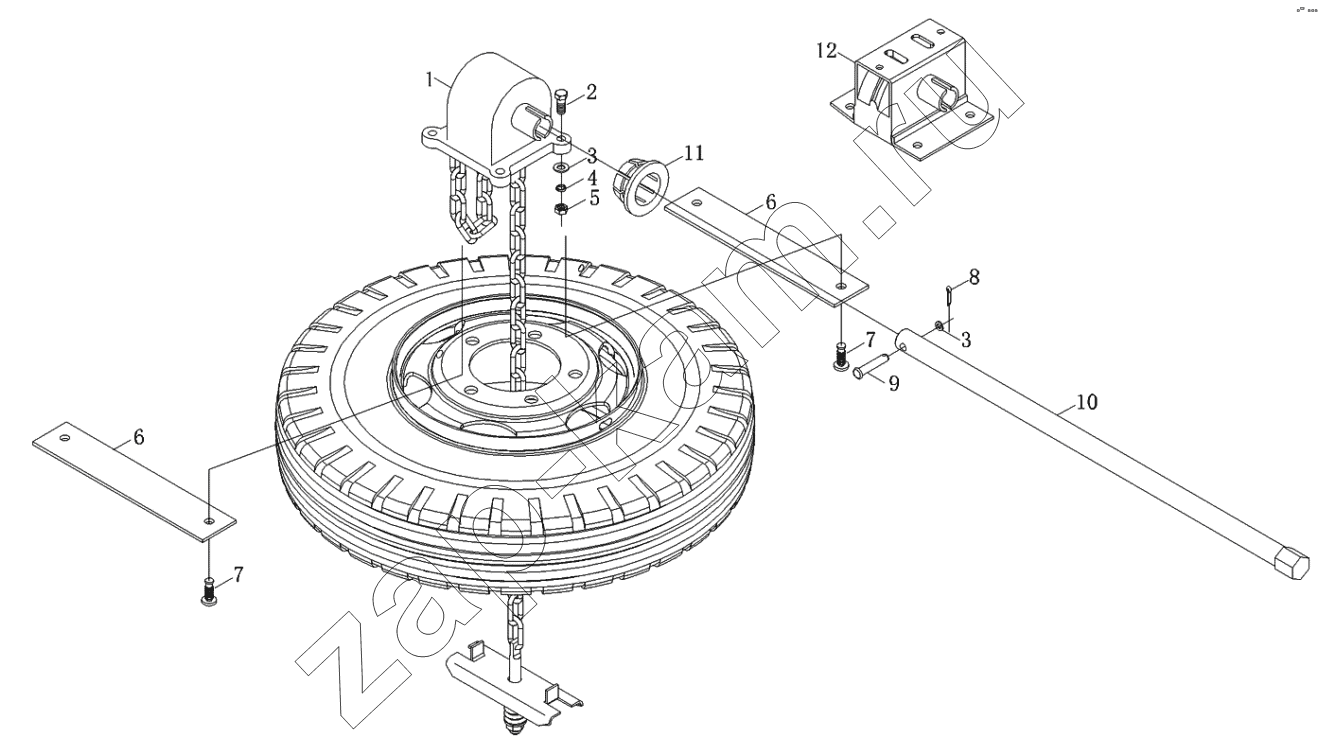

Схема/чертеж: Подъемное устройство запасного колеса / Foton-BJ1049
1
2
2
3
3
4
5
6
6
7
7
8
9
10
11
12
Поз. Артикул Название детали Модель AМодель BМодель CМодель D Цена
1S10223150101 1S10223150101 Механизм подъема запасного колеса 111 -
1S10333150102 1S10333150102 Механизм подъема запасного колеса 1 -
1 1102931500002 Механизм подъема запасного колеса 111 -
2 Q150В0820 Болт с шестигранной головкой 4 -
2 Q150В0825 Болт с шестигранной головкой 444 -
3 Q40108 Плоская шайба 4144 -
4 Q40308 Шайба пружинная 4444 30 ₽ - 60 ₽
5 Q340В08 Гайка шестигранная тип 1 4444 -
6 1102931500004 Резиновая пластина 2222 -
7 1В15551200026 Пластмассовая кнопка 4444 -
8 Q5002520 Шплинт 1 -
9 Q5100840 Палец 1 -
10 1103631500009 Вал 1 -
11 1106631500003 Втулка 1 -
12 1103631500008 Держатель запасного колеса 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
