Рама
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

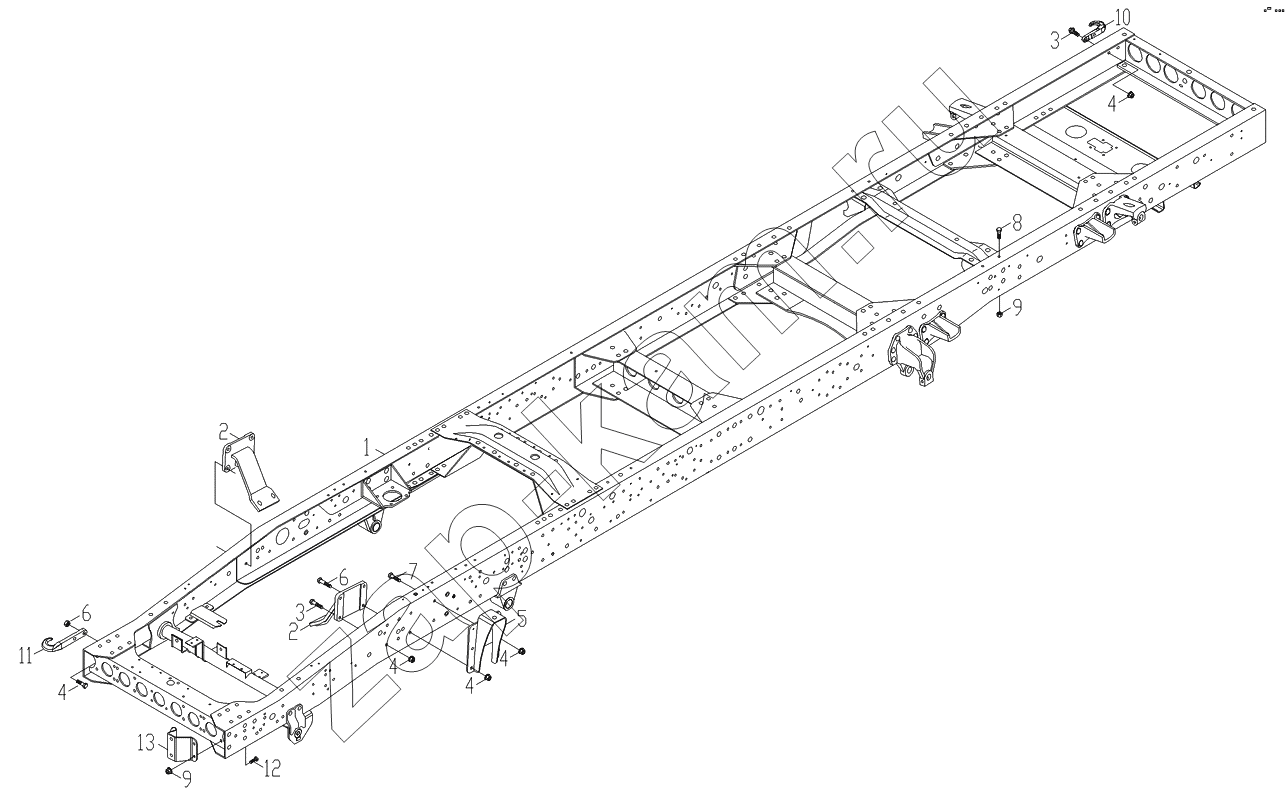

Схема/чертеж: Рама / Foton-BJ1049
1
2
2
3
3
4
4
4
4
4
5
6
6
7
8
9
9
10
11
12
13
Поз. Артикул Название детали Модель AМодель BМодель CМодель D Цена
1S10592800101 1S10592800101 Рама 1111 -
1 1105928000002 Рама 1111 -
2 1105928000007 Передний кронштейн двигателя 2222 -
3 Q1801235 Болт с шестигранной головкой и зубчатым буртиком 6666 -
4 Q33012 Гайка 16161616 -
5 1104328000490 Кронштейн 2222 -
6 Q1801240 Болт с шестигранной головкой и зубчатым буртиком 6666 -
7 Q1801230 Болт с шестигранной головкой и зубчатым буртиком 4444 -
8 Q1801025 Болт с шестигранной головкой 4444 -
9 Q33010 Гайка шестигранная с буртиком 12121212 -
10 1106628000052 Крюк буксирный 1111 -
11 1105328000022 Передний буксирный крюк 1111 -
12 Q1801020 Болт с шестигранной головкой 8888 -
13 1104328000593 Кронштейн бампера 2222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
