Установка платформы с 1-рядной кабиной
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

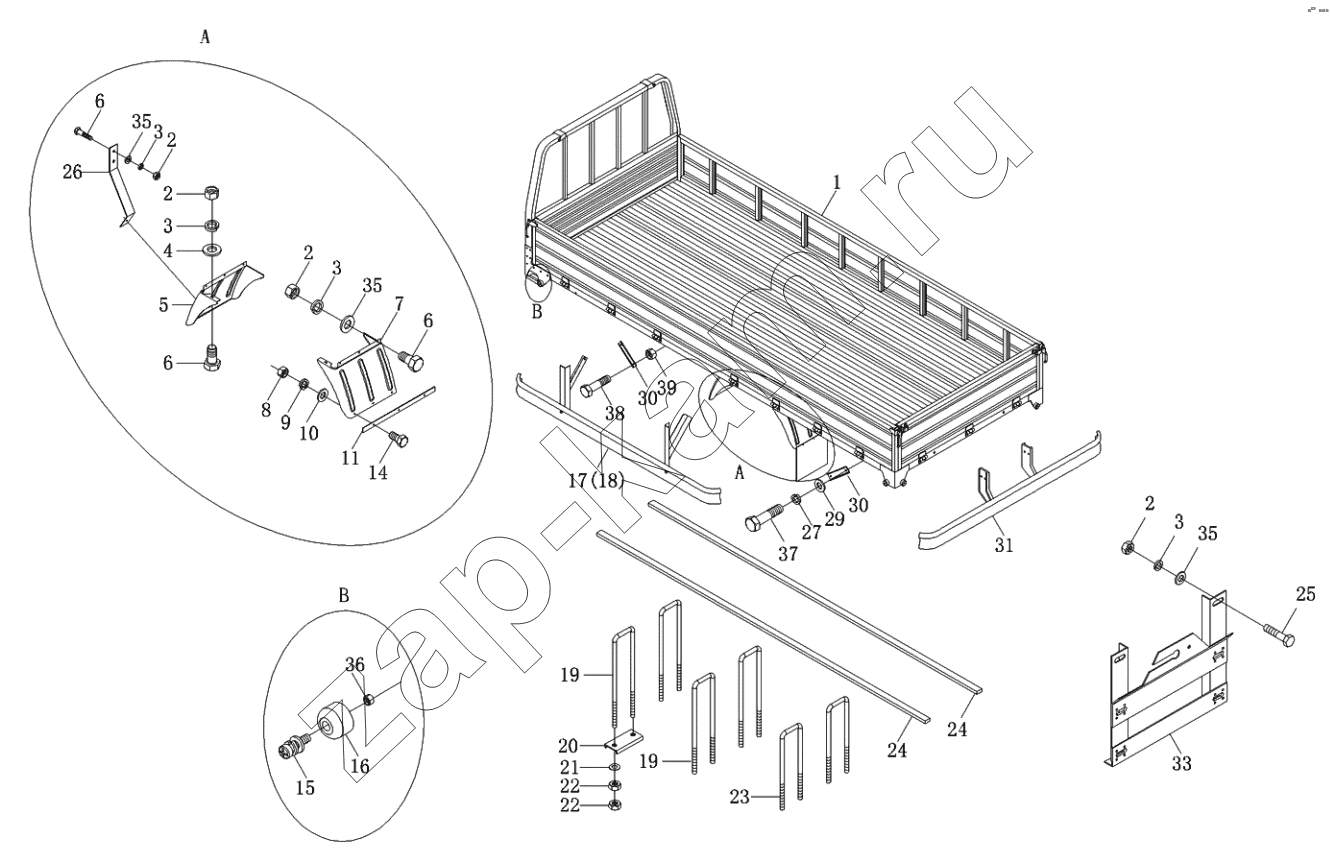

Схема/чертеж: Установка платформы с 1-рядной кабиной / Foton-BJ1049
1
2
2
2
2
3
3
3
3
4
5
6
6
6
7
8
9
10
11
14
15
16
17
18
19
19
20
21
22
22
23
24
24
25
26
27
29
30
30
31
33
35
35
35
36
37
38
39
Поз. Артикул Название детали Модель A Цена
1SВ1808500120 1SВ1808500120 Грузовая платформа 1 -
1 1В18085000325 Грузовая платформа в сборе 1 -
2 Q340В08 Гайка шестигранная тип 1 30 -
3 Q40308 Шайба пружинная 30 30 ₽ - 60 ₽
4 Q40208 Шайба 32 -
5 1В16985000783 Брызговик передний левый 2 -
6 Q150В0816 Болт с шестигранной головкой 14 -
7 1В16985000784 Брызговик задний левый 2 -
8 Q340В06F30 Гайка шестигранная тип 1 6 -
9 Q40306F30 Шайба пружинная 6 -
10 Q40106F30 Плоская шайба 6 -
11 1В16985000345 Пластина брызговика 2 -
14 Q150В0625F30 Болт с шестигранной головкой 6 -
15 Q2360630 Винт 6 -
16 1В16985000013 Передний буфер 6 -
17 1В18085900001 Защита боковая левая 1 -
18 1В18085900002 Защита боковая правая 1 -
19 1В18085000024 Стремянка передняя 4 -
20 1В18085000201 Пластина стремянки 12 -
21 Q40112 Плоская шайба 4 -
22 Q340В12 Гайка шестигранная тип 1 24 -
23 1В18085000025 Стремянка задняя 2 -
24 1В18085000002 Прокладка 2 -
25 Q150В0820 Болт с шестигранной головкой 16 -
26 1В18085000096 Кронштейн брызговика 4 -
27 Q40310 Шайба пружинная 4 -
29 Q40110 Плоская шайба 4 -
30 1В18085000023 Пластина соединительная 2 -
31 1В18085900025 Защита задняя 1 -
33 1В16985000380 Кронштейн номерного знака 1 -
35 Q40108 Плоская шайба 14 -
36 Q340В06 Гайка шестигранная тип 1 6 -
37 Q150В1080 Болт с шестигранной головкой 2 -
38 Q150В1025 Болт с шестигранной головкой 2 -
39 Q340В10 Гайка шестигранная тип 1 4 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
