Кондиционер
/ Foton-BJ1049
1
1
1
2
3
4
5
6
7
7
7
7
7
8
8
8
8
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38

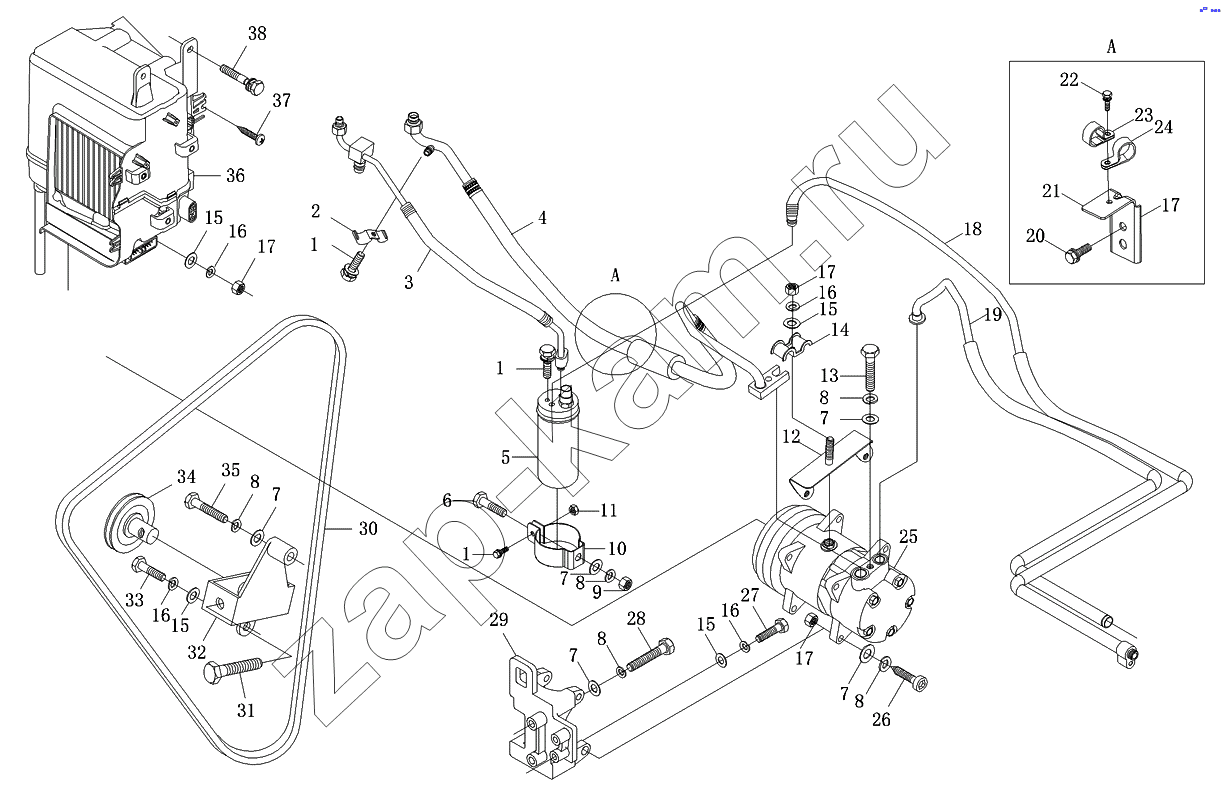

| Поз. | Артикул | Название детали | Модель C | Модель E | |
|---|---|---|---|---|---|
| 1В18081200001 | 1В18081200001 | Установка кондиционера, кабина люкс | 1 | 1 | |
| 1В18081200039 | 1В18081200039 | Установка кондиционера однорядной панели 493 | 1 | ||
| 1В18081200043 | 1В18081200043 | Установка кондиционера двухрядной панели 493 | 1 | ||
| 1SВ1808120103 | 1SВ1808120103 | Кондиционер | 1 | ||
| 1SВ1808120101 | 1SВ1808120101 | Кондиционер | 1 | ||
| 1 | Q1460625F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 4 | 4 | |
| 2 | 1В18081200036 | Скоба | 1 | 1 | |
| 3 | 1В18081200024 | Труба | 1 | ||
| 4 | 1В18081200198 | Трубка от испарителя к компрессору | 1 | ||
| 5 | 1В18081200177 | Ресивер | 1 | ||
| 6 | Q150В1020F30 | Болт с шестигранной головкой | 1 | 1 | |
| 7 | Q40110F30 | Плоская шайба | 10 | 10 | |
| 8 | Q40310F30 | Шайба пружинная | 10 | 10 | |
| 9 | Q340В10F30 | Гайка шестигранная тип 1 | 2 | 2 | |
| 10 | 1В16981200006 | Кронштейн ресивера | 1 | 1 | |
| 11 | Q340В06F30 | Гайка шестигранная тип 1 | 6 | 6 | |
| 12 | 1В18081200190 | Скоба | 1 | 1 | |
| 13 | Q151С1035F30 | Болт с шестигранной головкой | 3 | 3 | |
| 14 | 1В18081200102 | Скоба | 1 | 1 | |
| 15 | Q40108F30 | Плоская шайба | 9 | 9 | |
| 16 | Q40308F30 | Шайба пружинная | 6 | 6 | |
| 17 | Q340В08F30 | Гайка шестигранная тип 1 | 5 | ||
| 17 | Q360В08F30 | Гайка шестигранная тип 2 | 2 | ||
| 18 | 1В18081200214 | Трубопровод от конденсатора к ресиверу | 1 | 1 | |
| 19 | 1В18081200213 | Трубопровод от компрессора к конденсатору | 1 | 1 | |
| 20 | Q1460830F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 4 | 4 | |
| 21 | 1В18081200195 | Скоба | 1 | 1 | |
| 22 | Q1460620F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 6 | 3 | |
| 23 | 1104917200004 | Скоба | 1 | ||
| 24 | Q68620F4 | Скоба | 1 | ||
| 25 | 1В18081200096 | Компрессор кондиционера | 1 | 1 | |
| 26 | Q218В1045 | Винт | 5 | ||
| 26 | Q218В1040F30 | Винт | 5 | ||
| 27 | Q150В0845 | Болт с шестигранной головкой | 2 | 2 | |
| 28 | Q151С1045F30 | Болт с шестигранной головкой | 2 | ||
| 29 | 1В17881200029 | Кронштейн компрессора | 1 | 1 | |
| 30 | 1В16981200011 | Ремень компрессора | 1 | 1 | |
| 31 | Q151В0880 | Болт с шестигранной головкой | 1 | 1 | |
| 32 | 1В16981200012 | Кронштейн натяжного шкива | 1 | 1 | |
| 33 | Q150В0835F30 | Болт с шестигранной головкой | 4 | 4 | |
| 34 | 1В16981200010 | Шкив натяжной | 1 | 1 | |
| 35 | Q151С1055 | Болт с шестигранной головкой | 1 | 1 | |
| 36 | 1В18081200010 | Испаритель 12V | 1 | 1 | |
| 37 | Q2714216 | Винт | 3 | 3 | |
| 38 | Q1460825F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 2 | 2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
