Коробка передач
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

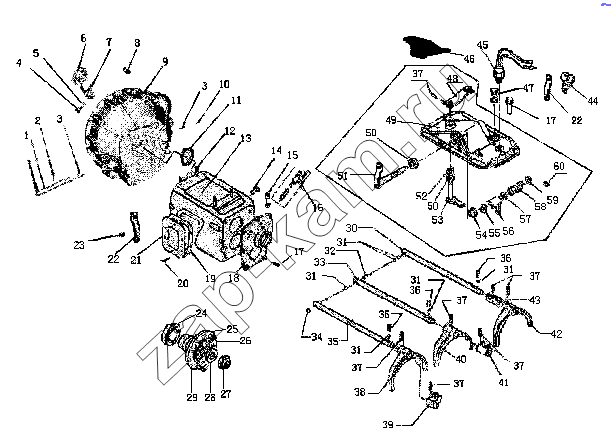

Схема/чертеж: Коробка передач / Foton-BJ1049
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
31
31
31
31
32
33
34
35
36
36
36
37
37
37
37
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
Поз. Артикул Название детали Модель AМодель CМодель E Цена
[Шайба пружинная GВ93-87] [Шайба пружинная GВ93-87] Шайба пружинная GВ93-87 111 -
D120-1701143 D120-1701143 Сальник 111 -
N-1700023-03А N-1700023-03А Втулка спидометра 111 -
[Болт GВ5789-86] [Болт GВ5789-86] Болт GВ5789-86 111 -
[О-образное кольцо GВ1235-76] [О-образное кольцо GВ1235-76] О-образное кольцо GВ1235-76 111 -
[О-образное кольцо GВ1235-76] [О-образное кольцо GВ1235-76] О-образное кольцо GВ1235-76 111 -
D120-1701142 D120-1701142 О-образное кольцо 111 -
1 JС521Т5ЕА-1601210 Вал вилки сцепления с рычагом 111 -
2 [Шпонка Q550(GВ1099-79)] Шпонка Q550(GВ1099-79) 111 -
3 JС520Т23-1601314А Втулка 222 -
4 [Болт с шестигранной головкой GВ5789-86] Болт с шестигранной головкой GВ5789-86 444 -
5 [Шайба пружинная GВ93-89] Шайба пружинная GВ93-89 111 -
6 JС521Т3G1-1601220 Подшипник 111 -
7 JС528Т2-1601216 Вилка сцепления 111 -
8 D120-1701061 Соединительный болт корпуса сцепления 666 -
9 JС528Т2-1601311 Картер сцепления 111 -
10 JС528Т2-1601316 Прокладка 111 -
11 D120-1701065 Сальник 111 -
12 N-1701003-03 Шпилька 444 -
13 N-1701001-01А Картер коробки переключения передач 111 -
14 N-1701540-00Z Масловыпускная пробка 111 -
15 N-1701550-00Z Вентиляционная пробка 111 -
16 N-1700011-03 Ведомая шестерня спидометра 111 -
16 N-1700011-03А Ведомая шестерня спидометра 111 -
17 [Болт GВ5789-86] Болт GВ5789-86 141414 -
18 N-1701521-01А Задняя крышка 111 -
19 N-1701512-01 Прокладка 111 -
20 N-1701513-04 Болт 666 -
21 N-1701511-01 Боковая крышка 111 -
22 JС521Т5Е-1701401 Подвесное кольцо 222 -
23 JС521Т11-1701402 Болт подвесной пластины 111 -
24 N-1701522-02А Сальник 111 -
25 JС521Т5Е-1701045 Болт 444 -
26 N-1701372-01 О-образное кольцо 111 -
27 N-1701374-01А Гайка вторичного вала 111 -
28 N-1701375-01А Прокладка фланца вторичного вала 111 -
29 N-1701371-01А Фланец 111 -
30 N-1702243-01А Вал вилки переключения пятой передачи и заднего хода 111 -
31 [Стальной шарик GВ308-86] Стальной шарик GВ308-86 777 -
32 N-1702255-01 Штифт 111 -
33 N-1702212-01А Вал вилки переключения третьей и четвертой передач 111 -
34 [Заглушка GВ2254-80] Заглушка GВ2254-80 111 -
35 N-1702232-01А Вал вилки переключения первой и второй передач 111 -
36 N-1702254-01А Пружина 333 -
37 D120-1702020 Штифт 777 -
38 N-1702231-01А Вилка переключения первой и второй передач 111 -
39 N-1702233-01А Головка переключения первой и второй передач 111 -
40 N-1702230-01А Вилка переключения третьей и четвертой передач 111 -
41 N-1702211-00А Головка переключения третьей и четвертой передач 111 -
42 N-1702242-01В Вилка переключения пятой передачи и заднего хода 111 -
43 N-1702241-00А Головка переключения пятой передачи и заднего хода 111 -
44 N-9010900-00 Зажим проводов 111 -
45 JС528Т2-3729 Выключатель сигнала заднего хода 111 -
46 JС528Т2-1703010 Пластина опорная 111 -
47 N-1701530-00 Пробка 111 -
48 JС521Т5Е-1702180 Рычаг выбора передач 111 -
49 N-1702111-01В Крышка коробки переключения передач 111 -
50 D120-1702117 Сальник 222 -
51 JС521Т5ЕА-1702160 Рычаг переключения передач 111 -
52 D120-1702118 Дефлектор 111 -
53 N-1702190-00Z Вал выбора передач с рычагом 111 -
54 JС520Т9D-1702118 Возвратная пружина первой и второй передач -
55 JС520Т9D-1702117 Прокладка -
56 N-1702180-01 Вал выбора передач с рычагом 111 -
57 N-1702176-00 Шайба 111 -
58 JС520Т9-1702001 Пружина-ограничитель заднего хода 111 -
59 N-1702173-00 Шайба 111 -
60 [Штифт GВ879-86] Штифт GВ879-86 111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
