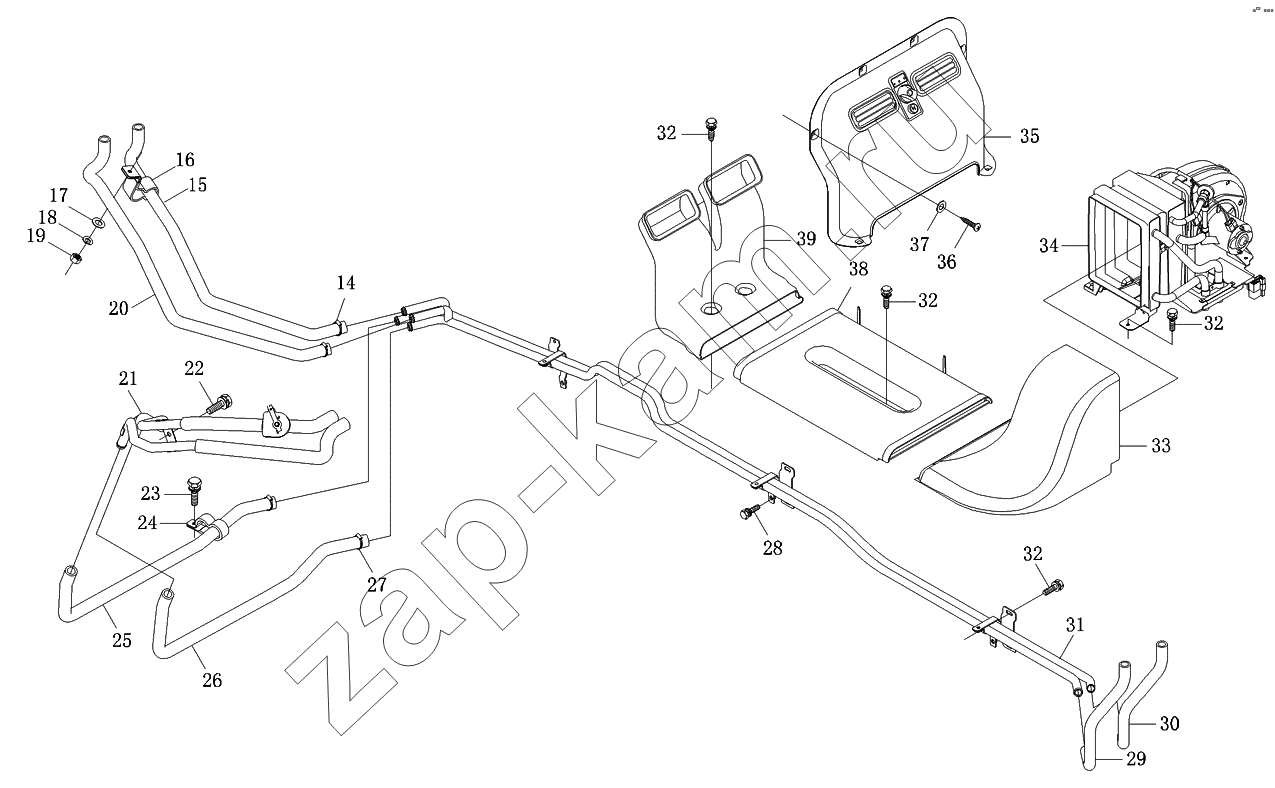

Система отопления 2-рядной кабины
/ Foton-BJ1049
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
32
33
34
35
36
37
38
39
| Поз. | Артикул | Название детали | Модель D | |
|---|---|---|---|---|
| 14 | Q67627 | Хомут червячный | 6 | |
| 15 | 1В18081100230 | Трубопровод отопителя | 1 | |
| 16 | 1В18081100033 | Скоба | 1 | |
| 17 | Q40106 | Плоская шайба | 1 | |
| 18 | Q40306 | Шайба пружинная | 1 | |
| 19 | Q360В06 | Гайка шестигранная тип 1 | 1 | |
| 20 | 1В18081100229 | Трубопровод отопителя | 1 | |
| 21 | 1В18081100224 | Трубопровод отопителя 493 | 1 | |
| 22 | Q1460620 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 2 | |
| 23 | Q1460625 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 1 | |
| 24 | 1В18081100035 | Скоба | 2 | |
| 25 | 1В18081100228 | Трубопровод отопителя | 1 | |
| 26 | 1В18081100226 | Трубопровод отопителя двухрядной кабины 493 | 1 | |
| 27 | Q67627 | Хомут червячный | 14 | |
| 28 | Q1460625 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 2 | |
| 29 | 1В18081100232 | Трубопровод отопителя | 1 | |
| 30 | 1В18081100231 | Трубопровод отопителя | 1 | |
| 31 | 1В18081100237 | Трубопровод заднего отопителя | 1 | |
| 32 | Q1460625F30 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | 8 | |
| 33 | 1В18081100028 | Задний воздухопровод 1 | 1 | |
| 34 | 1В18081100024 | Отопитель кабины | 1 | |
| 35 | 1В18081100079 | Декоративная панель заднего отопителя | 1 | |
| 36 | Q2713522 | Винт | 6 | |
| 37 | Q40104 | Шайба плоская | 6 | |
| 38 | 1В18081100080 | Задний воздухопровод 2 | 1 | |
| 39 | 1В18081100081 | Задний воздухопровод 3 | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
