Установка аккумулятора
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

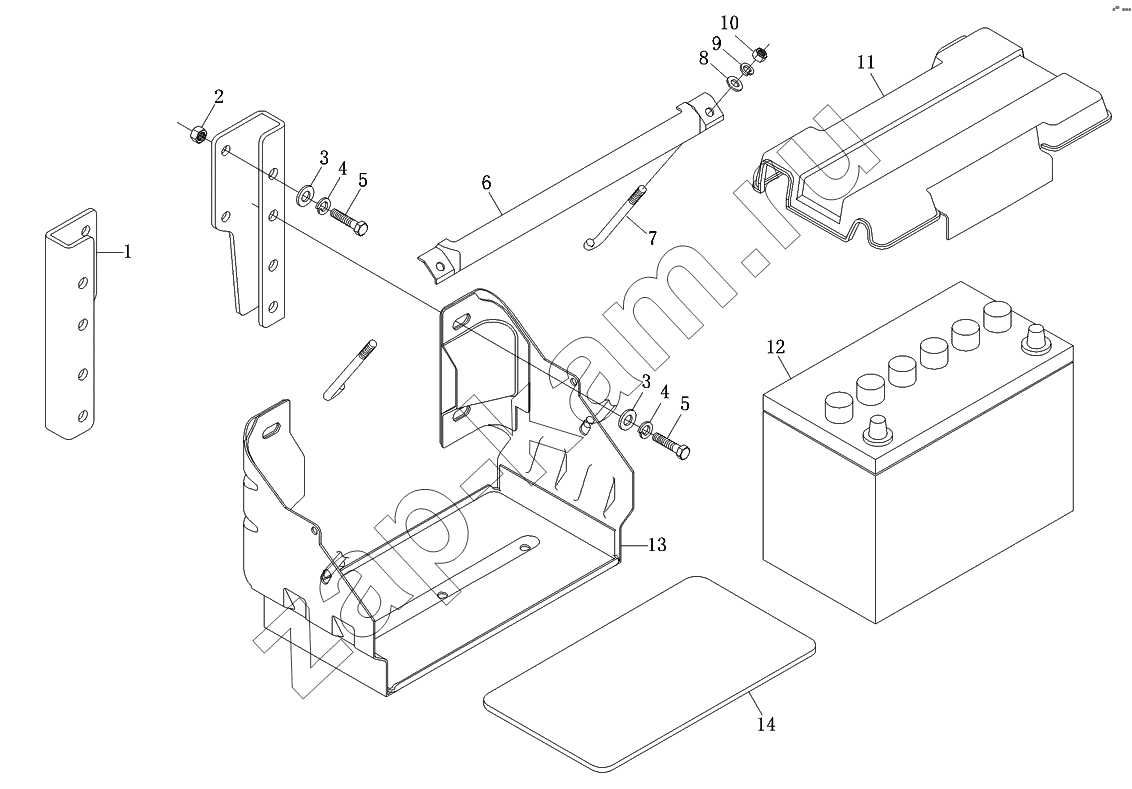

Схема/чертеж: Установка аккумулятора / Foton-BJ1049
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Модель CМодель E Цена
1S10493613001 1S10493613001 Аккумулятор 12V 11 -
1 1102936100030 Кронштейн аккумуляторного ящика 22 -
2 Q340В10F30 Гайка шестигранная тип 1 44 -
3 Q40110F30 Плоская шайба 88 -
4 Q40310F30 Шайба пружинная 88 -
5 Q150В1030 Болт с шестигранной головкой 88 -
6 1102936100020 Крепежная планка аккумулятора 11 -
7 1102936100040 Тяга 22 -
8 Q40108F30 Плоская шайба 22 -
9 Q40308F30 Шайба пружинная 22 -
10 Q340В08F30 Гайка шестигранная тип 1 22 -
11 1102936100050 Защитная крышка аккумулятора 11 -
12 1102936100016 Аккумулятор 11 -
13 1102936100010 Ящик аккумулятора 11 -
14 1104936130010 Амортизаторная прокладка аккумулятора 11 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
