Установка платформы
/ Foton-BJ1049

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

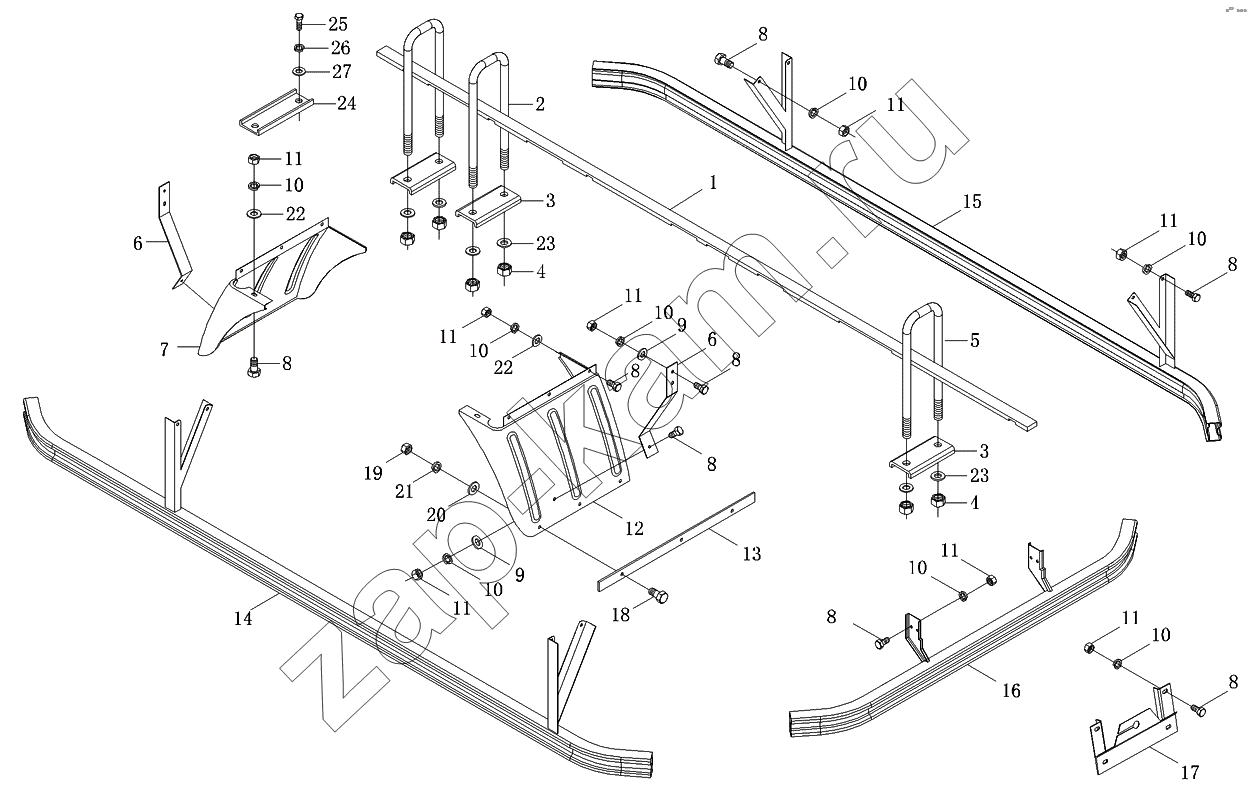

Схема/чертеж: Установка платформы / Foton-BJ1049
1
1
1
1
2
3
3
4
4
5
6
6
7
8
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
13
14
14
14
15
15
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
Поз. Артикул Название детали Модель BМодель DМодель F Цена
1SВ1808590122 1SВ1808590122 Монтажные детали грузовой платформы 1 -
1SВ1808590121 1SВ1808590121 Монтажные детали грузовой платформы 1 -
1SВ1808590120 1SВ1808590120 Монтажные детали грузовой платформы 1 -
1 1В18085000071 Прокладка 2 -
1 1В18085000070 Прокладка 2 -
1 1В18085000069 Прокладка левая 1 -
1 1В18085000072 Прокладка правая 1 -
2 1В18085000003 Стремянка передняя 422 -
3 1В18085000201 Пластина стремянки 1288 -
4 Q340В12 Гайка шестигранная тип 1 241616 -
5 1В18085000004 Стремянка задняя 222 -
6 1В18085000096 Кронштейн брызговика 444 -
7 1В16985000783 Брызговик передний левый 222 -
8 Q150В0816 Болт с шестигранной головкой 282828 -
9 Q40108 Плоская шайба 121212 -
10 Q40308 Шайба пружинная 282828 30 ₽ - 60 ₽
11 Q340В08 Гайка шестигранная тип 1 282828 -
12 1В16985000784 Брызговик задний левый 222 -
13 1В16985000020 Пластина брызговика 222 -
14 1В18085900001 Защита боковая левая 1 -
14 1В18085900003 Защита боковая левая 1 -
14 1В18085900017 Защита боковая левая 1 -
15 1В18085900018 Защита боковая правая 1 -
15 1В18085900004 Защита правая 1 -
15 1В18085900002 Защита боковая правая 1 -
16 1В18085900013 Защита задняя 111 -
17 1В16985000380 Кронштейн номерного знака 111 -
18 Q150В0620F30 Болт с шестигранной головкой 666 -
19 Q340В06F30 Гайка шестигранная тип 1 666 -
20 Q40106F30 Плоская шайба 666 -
21 Q40306F30 Шайба пружинная 666 -
22 Q40208 Шайба 323232 -
23 Q40112 Плоская шайба 1288 -
24 1В18085000018 Натяжная планка 444 -
25 Q150В1080 Болт с шестигранной головкой 888 -
26 Q40310 Шайба пружинная 888 -
27 Q40110 Плоская шайба 888 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
