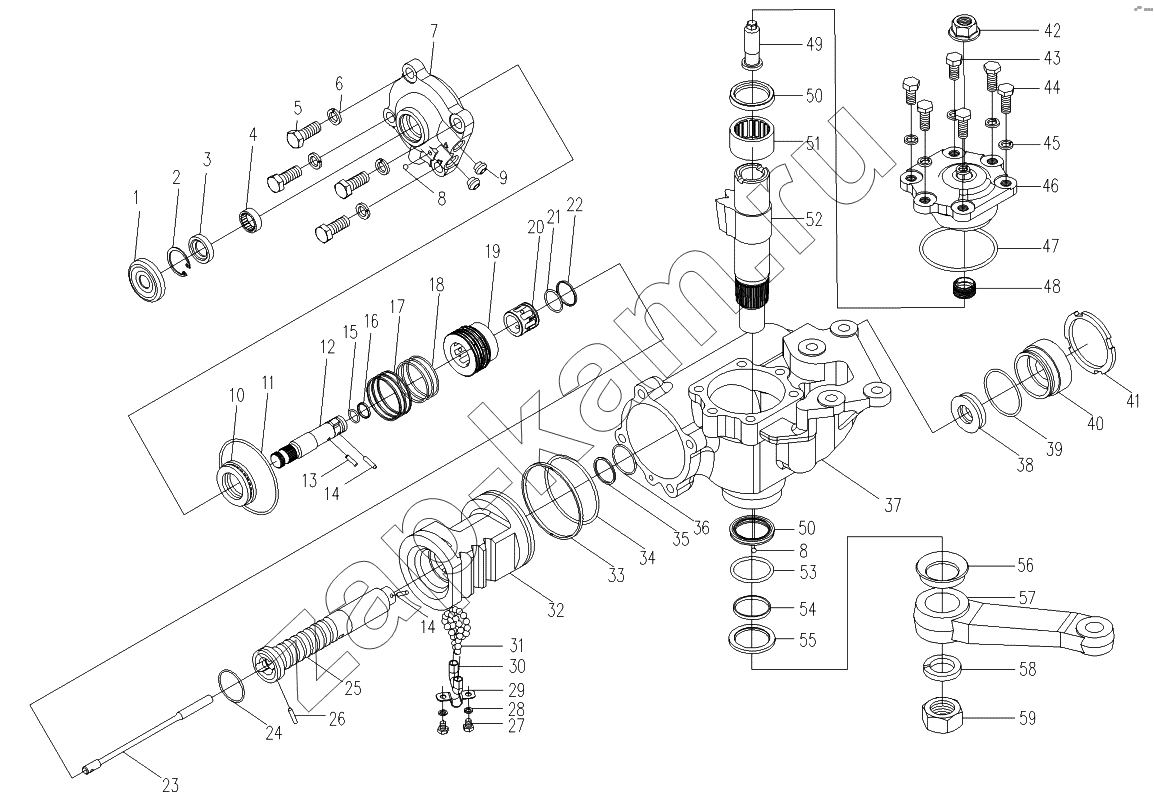

Механизм рулевой
/ Foton-BJ1069
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
| Поз. | Артикул | Название детали | Модель B | Модель D | Модель E | Цена | |
|---|---|---|---|---|---|---|---|
| 1106934000028 | 1106934000028 | Рулевой механизм с рычагом | 1 | 1 | 1 | - | |
| 1 | ZDZ4-100-01 | Пыльник | 1 | 1 | 1 | - | |
| 2 | Q43032 | Кольцо стопорное | 1 | 1 | 1 | - | |
| 3 | ZDZ1-121 | Манжета | 1 | 1 | 1 | - | |
| 4 | НК202610 | Игольчатый подшипник | 1 | 1 | 1 | - | |
| 5 | Q150В1230 | Болт | 4 | 4 | 4 | - | |
| 6 | Q40312 | Шайба пружинная | 4 | 4 | 4 | - | |
| 7 | ZDZ4-121-01 | Верхний корпус | 1 | 1 | 1 | - | |
| 8 | [Стальной шарик 5.556G40-20GВ/Т308] | Стальной шарик 5.556G40-20GВ/Т308 | 3 | 3 | 3 | - | |
| 9 | ZDZ6-510-06 | Прокладка | 2 | 2 | 2 | - | |
| 10 | ZDZ4-180 | Упорный шариковый подшипник | 1 | 1 | 1 | - | |
| 11 | [О-образное резиновое уплотнительное кольцо 85х2.65 GВ3452.1] | О-образное резиновое уплотнительное кольцо 85х2.65 GВ3452.1 | 1 | 1 | 1 | - | |
| 12 | ZDZ4-110-01 | Поворотный вал | 1 | 1 | 1 | - | |
| 13 | ZDZ4-100-07 | Шаровой палец | 1 | 1 | 1 | - | |
| 14 | ZDZ4-100-23 | Цилиндрический штифт | 2 | 2 | 2 | - | |
| 15 | ZDZ4-110-04 | Уплотнительное кольцо | 1 | 1 | 1 | - | |
| 16 | [О-образное резиновое уплотнительное кольцо 12.5х1.8 GВ3452.1] | О-образное резиновое уплотнительное кольцо 12.5х1.8 GВ3452.1 | 1 | 1 | 1 | - | |
| 17 | ZDZ4-110-03 | Уплотнительное кольцо | 3 | 3 | 3 | - | |
| 18 | ZDZ4-110-09 | Уплотнительное кольцо | 3 | 3 | 3 | - | |
| 19 | ZDZ4-111 | Втулка клапана | 1 | 1 | 1 | - | |
| 20 | ZDZ4-110-02 | Клапанный сердечник | 1 | 1 | 1 | - | |
| 21 | ZDZ4-110-04 | Уплотнительное кольцо | 1 | 1 | 1 | - | |
| 22 | [О-образное резиновое уплотнительное кольцо 23.6х1.8 GВ3452.1] | О-образное резиновое уплотнительное кольцо 23.6х1.8 GВ3452.1 | 1 | 1 | 1 | - | |
| 23 | ZDZ4-100-06 | Торсион | 1 | 1 | 1 | - | |
| 24 | [О-образное резиновое уплотнительное кольцо 35.5х1.8 GВ3452.1] | О-образное резиновое уплотнительное кольцо 35.5х1.8 GВ3452.1 | 1 | 1 | 1 | - | |
| 25 | ZDZ4-140-01 | Винт рулевого управления | 1 | 1 | 1 | - | |
| 26 | ZDZ1-100-05 | Цилиндрический штифт | 1 | 1 | 1 | - | |
| 27 | Q150В0608 | Болт с шестигранной головкой | 2 | 2 | 2 | - | |
| 28 | Q40406 | Шайба пружинная | 2 | 2 | 2 | - | |
| 29 | ZDZ4-140-04 | Нажимная пластина | 1 | 1 | 1 | - | |
| 30 | ZDZ4-140-03 | Направляющая шарика | 2 | 2 | 2 | - | |
| 31 | [Стальной шарик 7.1438G20±4GВ/Т 308] | Стальной шарик 7.1438G20±4GВ/Т 308 | 30 | 30 | 30 | - | |
| 32 | ZDZ4-140-02 | Поворотная гайка | 1 | 1 | 1 | - | |
| 33 | ZDZ4-100-09 | Уплотнительное кольцо | 1 | 1 | 1 | - | |
| 34 | ZDZ4-100-08 | О-образное резиновое уплотнительное кольцо | 1 | 1 | 1 | - | |
| 35 | [О-образное резиновое уплотнительное кольцо 32,5х1,8 GВ3452.1] | О-образное резиновое уплотнительное кольцо 32,5х1,8 GВ3452.1 | 1 | 1 | 1 | - | |
| 36 | ZDZ4-100-07 | Шаровой палец | 1 | 1 | 1 | - | |
| 37 | ZDZ4-132-01 | Нижний корпус | 1 | 1 | 1 | - | |
| 38 | ZDZ4-170 | Упорный игольчатый подшипник | 1 | 1 | 1 | - | |
| 39 | ZDZ6-100-02 | Уплотнительное кольцо | 1 | 1 | 1 | - | |
| 40 | ZDZ4-100-02 | Регулировочная гайка | 1 | 1 | 1 | - | |
| 41 | ZDZ4-100-03 | Контровочная гайка | 1 | 1 | 1 | - | |
| 42 | [Гайка шестигранная самоконтрящаяся DIN985-77 М16] | Гайка шестигранная самоконтрящаяся DIN985-77 М16 | 1 | 1 | 1 | - | |
| 43 | ZDZ4-100-10 | Болт с шестигранной головкой | 2 | 2 | 2 | - | |
| 44 | ZDZ1-100-11 | Болт с шестигранной головкой | 4 | 4 | 4 | - | |
| 45 | Q40410 | Шайба пружинная | 6 | 6 | 6 | - | |
| 46 | ZDZ4-150-01 | Боковая крышка | 1 | 1 | 1 | - | |
| 47 | ZDZ4-150-02 | О-образное резиновое уплотнительное кольцо | 1 | 1 | 1 | - | |
| 48 | ZDZ4-160-03 | Втулка | 1 | 1 | 1 | - | |
| 49 | ZDZ4-160-02 | Регулировочный винт | 1 | 1 | 1 | - | |
| 50 | ZDZ4-133 | Манжета | 2 | 2 | 2 | - | |
| 51 | НК384835 | Игольчатый подшипник | 2 | 2 | 2 | - | |
| 52 | ZDZ4-160-01 | Вал коромысел | 1 | 1 | 1 | - | |
| 53 | ZDZ4-130-04 | Уплотнительное кольцо | 1 | 1 | 1 | - | |
| 54 | ZDZ4-130-05 | Уплотнительное кольцо | 1 | 1 | 1 | - | |
| 55 | ZDZ4-131 | Пыльник | 1 | 1 | 1 | - | |
| 56 | ZDZ4-100-04 | Пыльник | 1 | 1 | 1 | - | |
| 57 | ZDZ4-000-01 | Рычаг поворотный | 1 | 1 | 1 | - | |
| 58 | Q40327 | Шайба пружинная | 1 | 1 | 1 | - | |
| 59 | ZDZ11-10000-02 | Тонкая шестигранная гайка | 1 | 1 | 1 | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
