Подъемное устройство запасного колеса
/ Foton-BJ1069

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

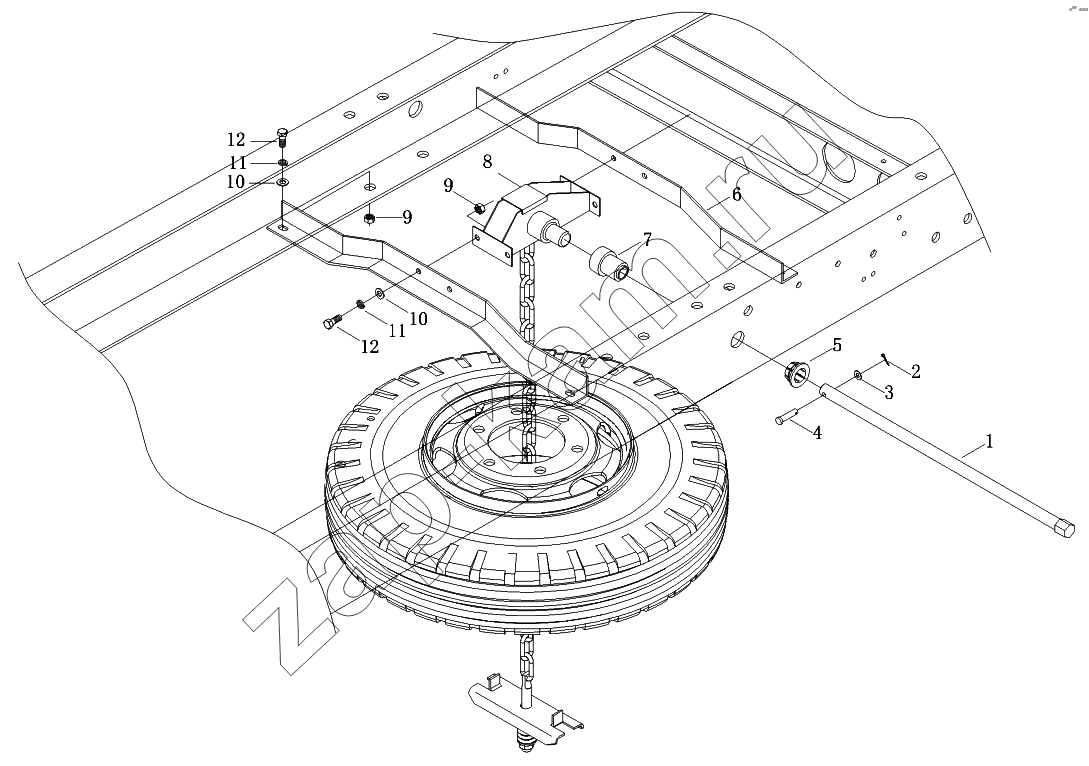

Схема/чертеж: Подъемное устройство запасного колеса / Foton-BJ1069
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
Поз. Артикул Название детали Модель AМодель BМодель CМодель DМодель E Цена
1S10663150000 1S10663150000 Установка запасного колеса 11111 -
1 1106631500005 Вал 11111 -
2 Q5002520 Шплинт 11111 -
3 Q40108 Плоская шайба 11111 -
4 Q5100840 Палец 11111 -
5 1106631500003 Втулка 11111 -
6 1106631500002 Фиксирующая поперечина запасного колеса 22222 -
7 1106631500004 Пыльник 11111 -
8 1106631500008 Механизм подъема запасного колеса 11111 -
9 Q340В10 Гайка шестигранная тип 1 88888 -
10 Q40110 Плоская шайба 88888 -
11 Q40310 Шайба пружинная 88888 -
12 Q150В1025 Болт с шестигранной головкой 88888 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
