Подвеска задняя
/ Foton-BJ1069

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

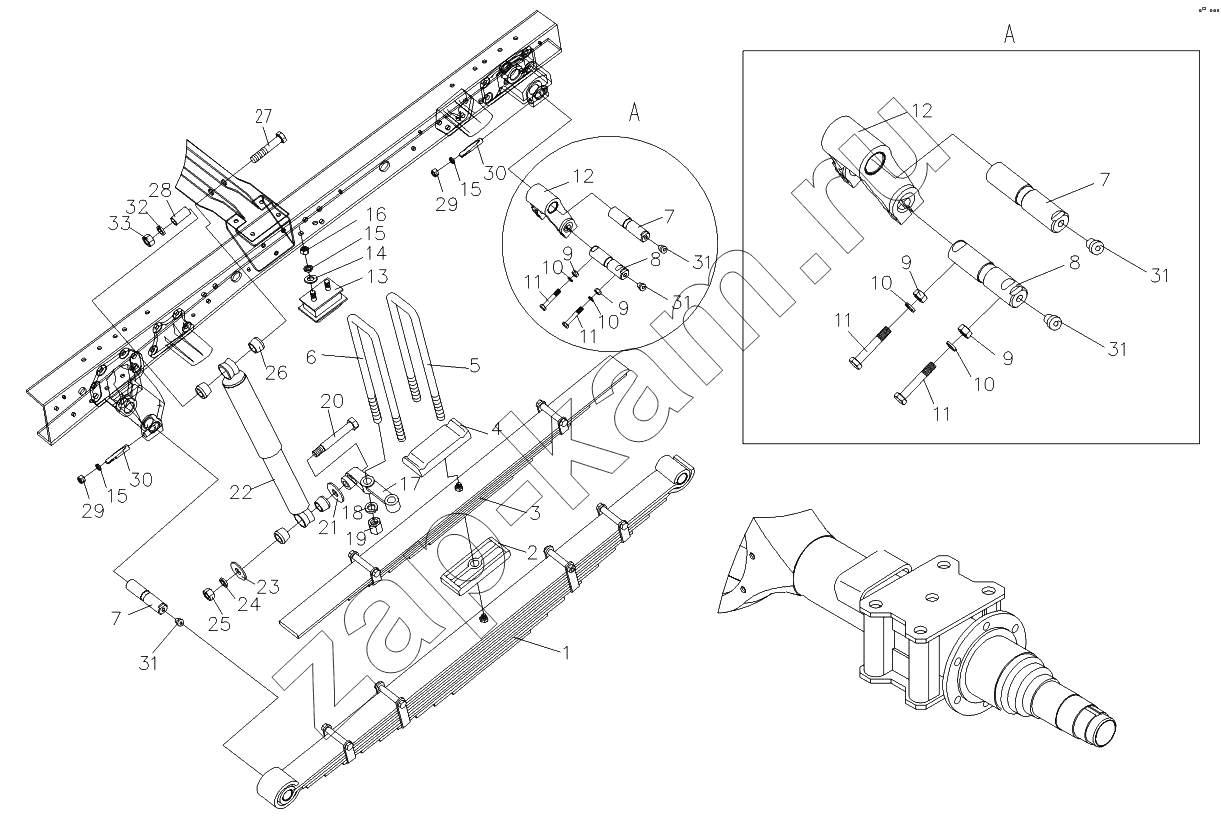

Схема/чертеж: Подвеска задняя / Foton-BJ1069
1
2
3
4
5
6
7
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
31
31
31
32
33
Поз. Артикул Название детали Модель AМодель BМодель CМодель DМодель E Цена
1S10692950102 1S10692950102 Подвеска задняя 11111 -
1 1106629500016 Рессора задняя 22222 -
2 1106629500008 Нижняя плита вспомогательной рессоры 22222 -
3 1106929500003 Рессора вспомогательная в сборе 22222 -
4 1106929500028 Крышка 22222 -
5 1106929500027 Стремянка задняя задней рессоры 22222 -
6 1106929500026 Стремянка передняя задней рессоры 22222 -
7 1106629500005 Ось рессоры 44444 -
8 1106629500006 Ось рессоры 22222 -
9 Q341В10 Гайка шестигранная тип 1 44444 -
10 Q40310 Шайба пружинная 44444 -
11 Q151В1060 Болт с шестигранной головкой 44444 -
12 1106629500011 Проушина с втулкой 22222 -
13 1105329500012 Задний буферный блок 22222 -
14 Q40112 Плоская шайба 44444 -
15 Q40312 Шайба пружинная 88888 -
16 Q340В12 Гайка шестигранная тип 1 44444 -
17 1106629500039 Кронштейн амортизатора нижний 22222 -
18 Q40520 Шайба пружинная 88888 -
19 Q363В20 Гайка шестигранная высокая 88888 -
20 1106929500025 Ось амортизатора нижняя 22222 -
21 Q40120 Шайба 22222 -
22 1106629200018 Амортизатор 22222 -
23 Q40118 Шайба плоская 22222 -
24 Q40318 Шайба пружинная 22222 -
25 Q341В18 Гайка 22222 -
26 1106629200013 Втулка амортизатора 88888 -
27 Q151В1675 Гайка шестигранная тип 1 22222 -
28 1106629200015 Втулка оси амортизатора 22222 -
29 Q341В12 Гайка шестигранная тип 1 44444 -
30 1108929500103 Штифт 44444 -
31 1102922000075 Масленка 66666 -
32 Q40316 Шайба пружинная 22222 -
33 Q341В16 Гайка 22222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
