Система охлаждения
/ Foton-BJ1069

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

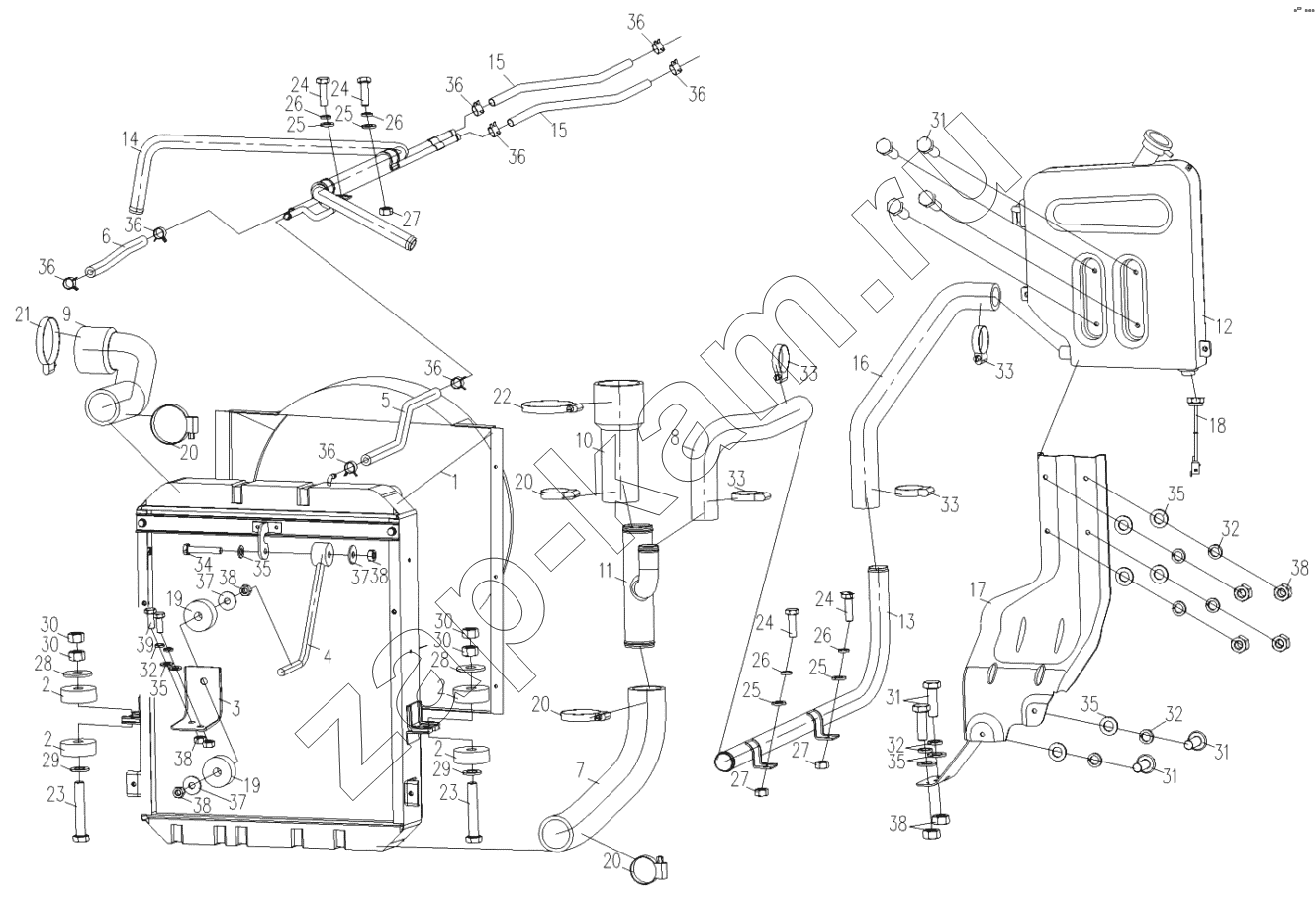

Схема/чертеж: Система охлаждения / Foton-BJ1069
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
20
20
20
21
22
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
28
28
29
29
30
30
30
30
31
31
31
31
32
32
32
32
33
33
33
33
34
35
35
35
35
35
36
36
36
36
36
36
36
36
37
37
37
38
38
38
38
38
39
Поз. Артикул Название детали Модель CМодель DМодель E Цена
1S10691300102 1S10691300102 Установка системы охлаждения 111 -
1 1106913100033 Радиатор с кожухом в сборе 111 -
2 1104613200008 Упругая прокладка радиатора 444 -
3 1106913200005 Кронштейн тяги радиатора 111 -
4 1106913200006 Тяга радиатора 111 -
5 1106913300010 Выпускной шланг радиатора 111 -
6 1106913300011 Трубка расширительного бачка 111 -
7 1106913300013 Впускной шланг 111 -
8 1106913300014 Труба водяная расширительного бачка 111 -
9 1106913300016 Выпускной шланг 111 -
10 1106913300028 Шланг впускной 111 -
11 1106913300036 Тройник 111 -
12 1106913100026 Бачок расширительный в сборе 111 -
13 1106913300018 Труба выпускная расширительного бачка 111 -
14 1106913300017 Выпускная трубка 111 -
15 1106913300012 Выпускной шланг радиатора 1 222 -
16 1106913300008 Труба водяная расширительного бачка 111 -
17 1106913200003 Кронштейн расширительного бачка 111 -
18 1124136600012 Датчик уровня воды 111 -
19 1104313200026 Регулировочная прокладка тяги 222 -
20 Q67550 Хомут червячный 444 -
21 Q67560 Хомут червячный 111 -
22 Q67565 Хомут 111 -
23 Q150В1270 Болт с шестигранной головкой 222 -
24 Q150В0620 Болт с шестигранной головкой 444 -
25 Q40106 Плоская шайба 444 -
26 Q40306 Шайба пружинная 444 -
27 Q340В06 Гайка шестигранная тип 1 333 -
28 Q40212 Шайба 222 -
29 Q40112 Плоская шайба 222 -
30 Q340В12 Гайка шестигранная тип 1 444 -
31 Q150В0825 Болт с шестигранной головкой 888 -
32 Q40308 Шайба пружинная 111111 30 ₽ - 60 ₽
33 Q67535 Хомут 444 -
34 Q150В0845 Болт с шестигранной головкой 111 -
35 Q40108 Плоская шайба 111111 -
36 Q67516 Пружинный хомут 888 -
37 Q40208 Шайба 333 -
38 Q340В08 Гайка шестигранная тип 1 111111 -
39 Q150В0820 Болт с шестигранной головкой 222 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
