Трубопроводы тормозной системы
/ Foton-BJ1069

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

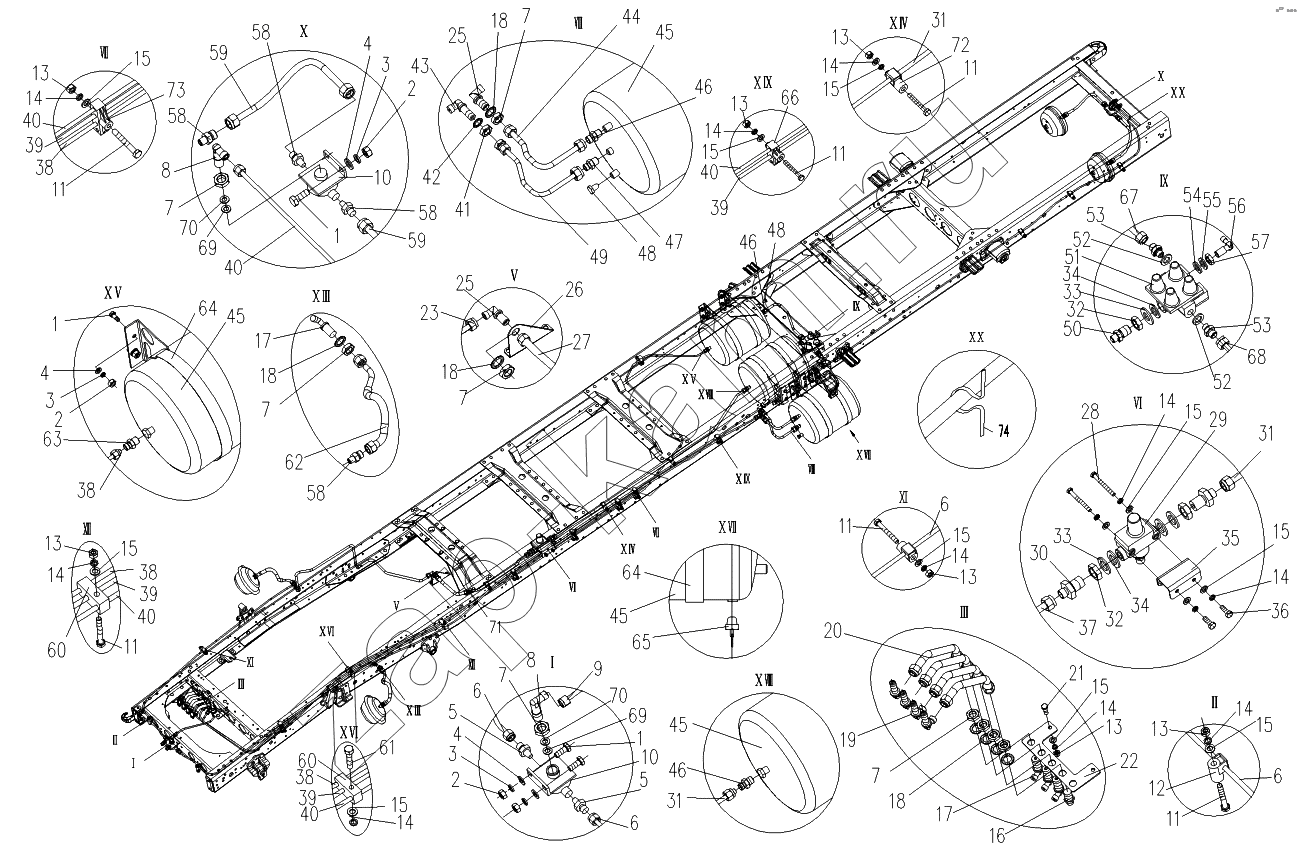

Схема/чертеж: Трубопроводы тормозной системы / Foton-BJ1069
1
1
1
2
2
2
3
3
3
4
4
4
5
5
6
6
6
6
7
7
7
7
7
7
8
8
9
10
10
11
11
11
11
11
11
12
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
17
17
18
18
18
18
19
20
21
22
23
25
25
26
27
28
29
30
31
31
31
32
32
33
33
34
34
35
36
37
38
38
38
38
39
39
39
39
40
40
40
40
40
41
42
43
44
45
45
45
45
46
46
46
47
48
48
49
50
51
52
52
53
53
54
55
56
57
58
58
58
58
59
59
60
60
61
62
63
64
64
65
66
67
68
69
69
70
70
71
72
73
74
Поз. Артикул Название детали Модель AМодель CМодель E Цена
1S10693560103 1S10693560103 Тормозной трубопровод 111 -
1 Q150В1025 Болт с шестигранной головкой 161616 -
2 Q340В10 Гайка шестигранная тип 1 282828 -
3 Q40310 Шайба пружинная 161616 -
4 Q40110 Плоская шайба 161616 -
5 1104635600071 Штуцер 222 -
6 1106935600076 Нейлоновая трубка переднего тормоза 222 -
7 Q351В18 Гайка шестигранная тонкая 101010 -
8 1106935600136 Штуцер 222 -
9 1106935600078 Трубка нейлоновая 111 -
10 1104635600007 Клапан быстрого растормаживания 222 -
11 Q150В0860 Болт 161616 -
12 1106335600005 Скоба 777 -
13 Q340В08 Гайка шестигранная тип 1 161616 -
14 Q40308 Шайба пружинная 242424 30 ₽ - 60 ₽
15 Q40108 Плоская шайба 242424 -
16 1104635600020 Штуцер 111 -
17 1104335600130 Соединение угловое 555 -
18 Q41218 Стопорная шайба 888 -
19 1106935600109 Соединение угловое 444 -
20 1106935600108 Соединительная резиновая труба 444 -
21 Q150В0825 Болт с шестигранной головкой 222 -
22 1106935600107 Соединительная плита 111 -
23 1106935600068 Трубопровод компрессора 111 -
25 1104635600021 Соединение угловое 222 -
26 1106935600074 Кронштейн 111 -
27 1106935600100 Соединительная резиновая труба 111 -
28 Q150В0875 Болт с шестигранной головкой 222 -
29 1104335600149 Клапан регулировки давления 111 -
30 1105335600008 Штуцер 333 -
31 1106935600064 Труба 111 -
32 Q80222 Гайка 333 -
33 NМО20Х2.65А О-образное резиновое уплотнительное кольцо 333 -
34 1417035600120 Сальник 333 -
35 1104335600163 Кронштейн клапана регулировки давления 111 -
36 Q150В0822 Болт крепления петли 222 -
37 1106935600066 Трубка от компрессора к регулирующему клапану 111 -
38 1106935600075 Трубка нейлоновая 111 -
39 1106935600103 Трубка 111 -
40 1106935600110 Трубка нейлоновая 111 -
41 Q351В16 Гайка 111 -
42 Q41216 Шайба 111 -
43 1104335600193 Соединение угловое 111 -
44 1106935600053 Стальная трубка 111 -
45 1106635613001 Ресивер 333 -
46 1104635600015 Штуцер 333 -
47 1104635600010 Штуцер 111 -
48 1104635600059 Пробка 444 -
49 1106935600055 Стальная трубка 111 -
50 1106635600061 Штуцер 111 -
51 1106635615001 Клапан защитный четырехконтурный 111 -
52 1104635900014 Шайба плоская медная 222 -
53 1105335600011 Штуцер 222 -
54 1104635900010 Сальник 111 -
55 1104635900011 О-образное кольцо 16 111 -
56 1106635600039 Штуцер 111 -
57 Q80216 Гайка шестигранная тонкая 111 -
58 1104635600008 Штуцер 666 -
59 1104635600033 Трубка задней тормозной камеры 222 -
60 1106335600004 Хомут трехтрубный 222 -
61 Q150В0850 Болт с шестигранной головкой 222 -
62 1106935600105 Резиновая трубка переднего тормоза 222 -
63 1104635600019 Штуцер 111 -
64 1104635600055 Кронштейн ресивера 666 -
65 1104635600006 Пробка 333 -
66 1104335600182 Хомут трехтрубный 222 -
67 1106935600057 Труба 111 -
68 1106635600517 Трубка нейлоновая 111 -
69 1104635600029 Сальник 222 -
70 1104635600056 О-образное кольцо 18 222 -
71 1104635600012 Штуцер 111 -
72 1106635600093 Скоба 444 -
73 1104335600183 Скоба крепления трубопроводов 333 -
74 1102936200061 Зажим проводов 777 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
