Установка аккумулятора
/ Foton-BJ1069

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

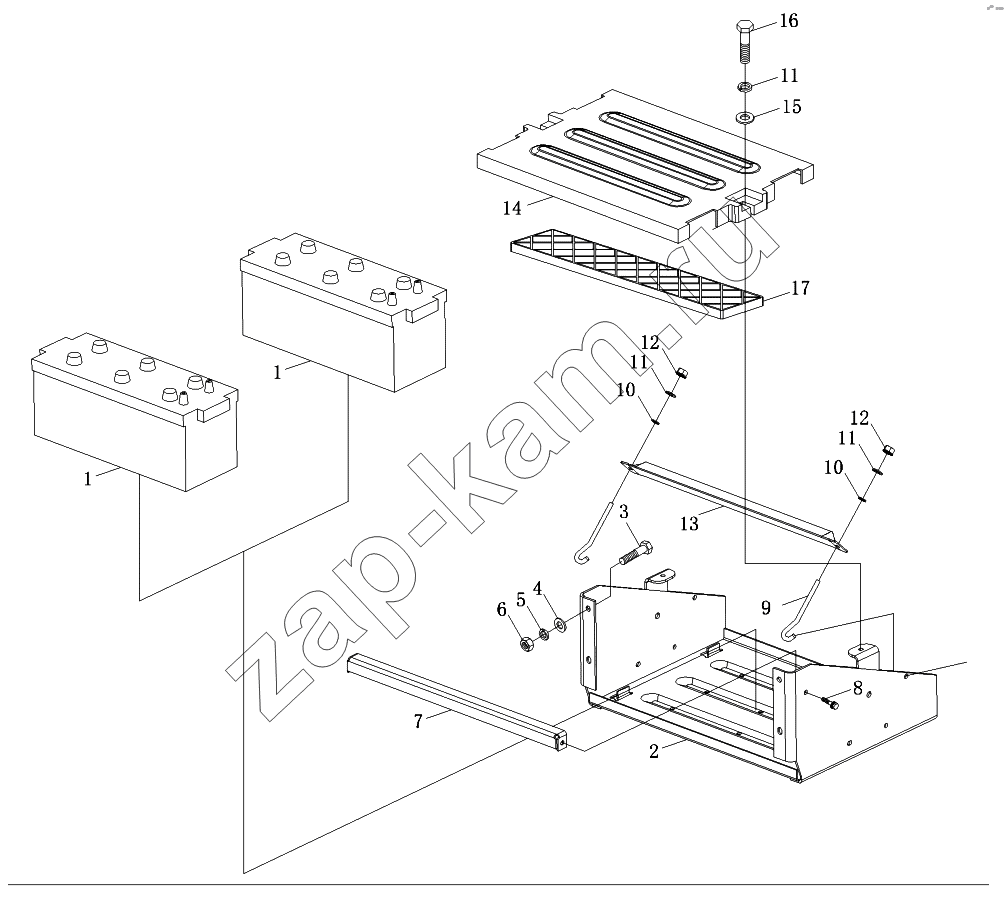

Схема/чертеж: Установка аккумулятора / Foton-BJ1069
1
1
2
3
4
5
6
7
8
9
10
10
11
11
11
12
12
13
14
15
16
17
Поз. Артикул Название детали Модель BМодель D Цена
1S10493613011 1S10493613011 - 11 -
1 1104936130012 Аккумулятор 22 -
2 1104936130042 Крышка ящика аккумулятора 11 -
3 Q150В1030 Болт с шестигранной головкой 44 -
4 Q40110 Плоская шайба 44 -
5 Q40310 Шайба пружинная 44 -
6 Q340В10 Гайка шестигранная тип 1 44 -
7 1104936130018 Пластина аккумулятора задняя 11 -
8 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 22 -
9 1104936130017 Передняя тяга аккумулятора 22 -
10 Q40108 Плоская шайба 22 -
11 Q40308 Шайба пружинная 44 30 ₽ - 60 ₽
12 Q340В08 Гайка шестигранная тип 1 22 -
13 1104936130016 Пластина аккумулятора 11 -
14 1104936130022 Защитная крышка аккумулятора 11 -
15 Q40208 Шайба 22 -
16 Q150В0830 Болт с шестигранной головкой 22 -
17 1417036100005 Упор 11 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
