Механизм опрокидывания и фиксации кабины
/ Foton-BJ1099

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

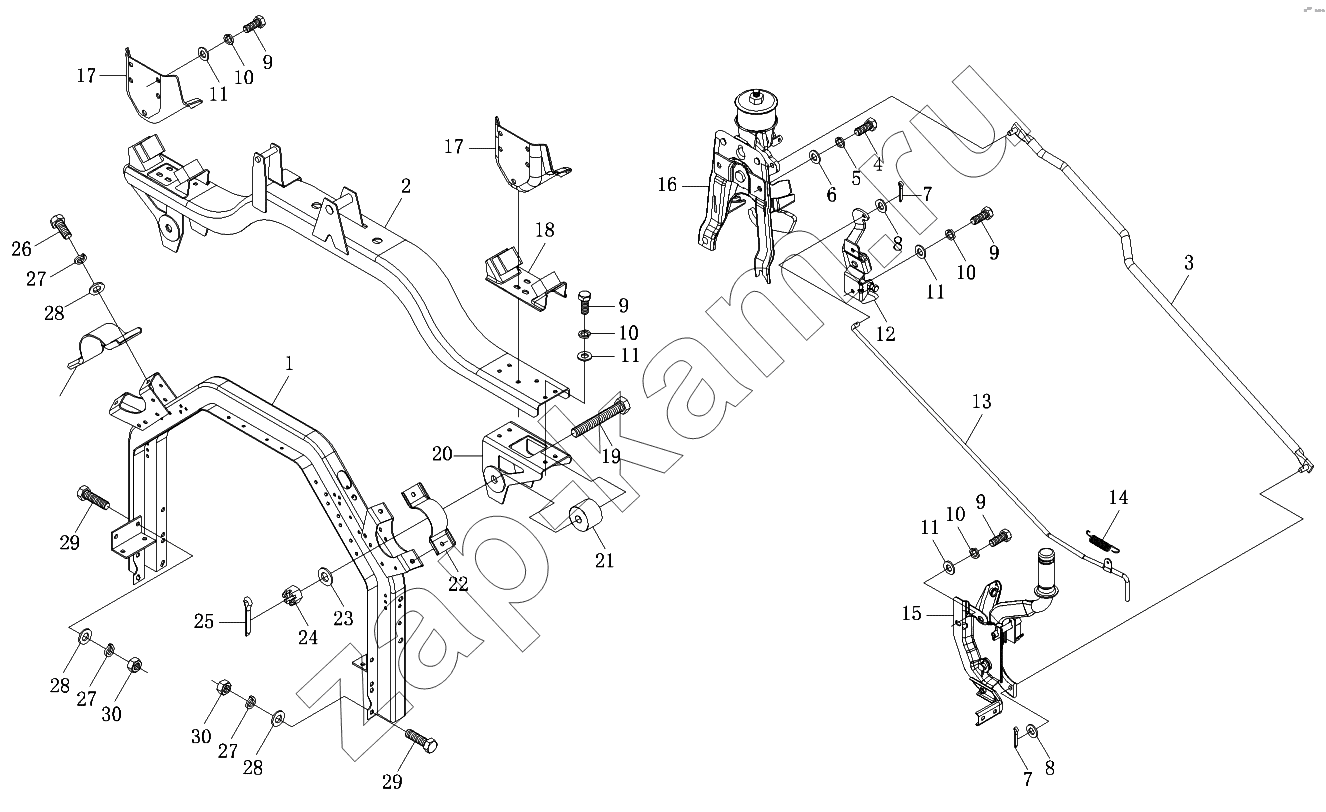

Схема/чертеж: Механизм опрокидывания и фиксации кабины / Foton-BJ1099
1
2
3
4
5
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
29
29
30
30
Поз. Артикул Название детали Foton-BJ1099Модель АМодель В Цена
1В22050200060 1В22050200060 Установка задней подвески 111 -
1 1В22050200016 Рамка нижняя 444 -
2 1В22050200040 Верхняя рама задней подвески 222 -
3 1В22050200231 Тяга 111 -
4 Q150В1025 Болт с шестигранной головкой 222 -
5 Q40310 Шайба пружинная 222 -
6 Q40110 Плоская шайба 222 -
7 Q50108 Шплинт 222 -
8 Q41808 Шайба пружинная 222 -
9 Q150В0825 Болт с шестигранной головкой 363636 -
10 Q40308 Шайба пружинная 363636 30 ₽ - 60 ₽
11 Q40108 Плоская шайба 363636 -
12 1В22050200268 Замок 111 -
13 1В22050200261 Тяга 111 -
14 1В22050200198 Пружина 111 -
15 1В22050200240 Левый управляющий механизм 111 -
16 1В22050200201 Корпус замка 222 -
17 1В22050200278 Верхняя опора 111 -
18 1В22050200042 Амортизатор 222 -
19 Q173В16130 Болт с шестигранной головкой 222 -
20 1В22050200039 Соединительная опора 222 -
21 1В22050200004 Демпфер 222 -
22 1В22050200027 Хомут 222 -
23 Q40116 Плоская шайба 222 -
24 Q387В14 Гайка корончатая 222 -
25 Q5004028 Шплинт 111 -
26 Q150В1230 Болт 242424 -
27 Q40312 Шайба пружинная 242424 -
28 Q40112 Плоская шайба 242424 -
29 Q150В1240 Болт, шайба пружинная, шайба плоская 202020 -
30 Q340В12 Гайка шестигранная тип 1 202020 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
