Механизм опрокидывания и фиксации кабины
/ Foton-BJ1099

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

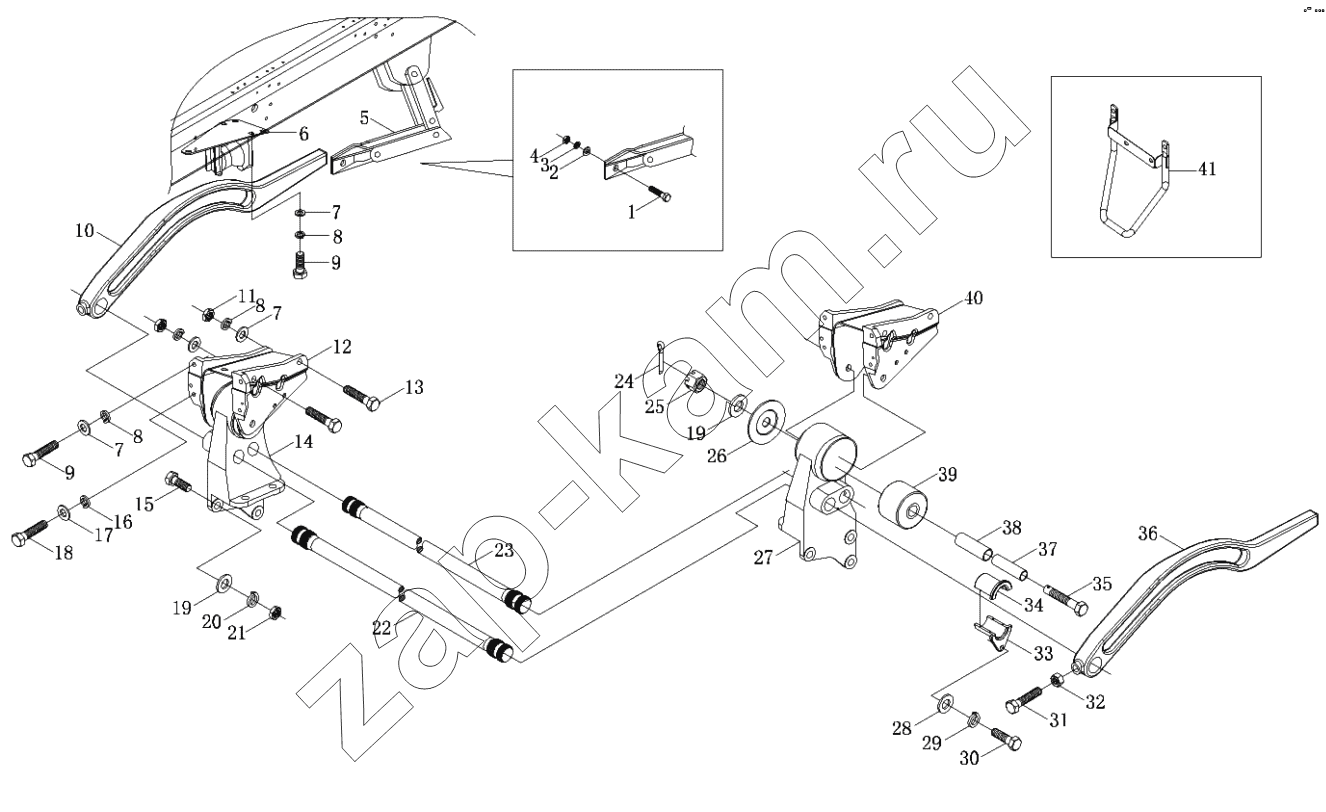

Схема/чертеж: Механизм опрокидывания и фиксации кабины / Foton-BJ1099
1
2
3
4
5
6
7
7
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
Поз. Артикул Название детали Foton-BJ1099Модель АМодель В Цена
1В22050200020 1В22050200020 Установка передней подвески 111 -
1 Q150В1240 Болт, шайба пружинная, шайба плоская 888 -
2 Q40112 Плоская шайба 888 -
3 Q40312 Шайба пружинная 888 -
4 Q340В12 Гайка шестигранная тип 1 888 -
5 1В22050200044 Ограничитель подъема кабины 111 -
6 1В22050200051 Роликовый блок 222 -
7 Q40110 Плоская шайба 333333 -
8 Q40310 Шайба пружинная 333333 -
9 Q150В1025 Болт с шестигранной головкой 292929 -
10 1В22050200009 Правый рычаг 111 -
11 Q340В10 Гайка шестигранная тип 1 888 -
12 1В22050200049 Опора поворотная 111 -
13 Q150В10100 Болт с шестигранной головкой 444 -
14 1В22050200011 Опора правая 111 -
15 Q150В1655 Болт с шестигранной головкой 101010 -
16 Q40308 Шайба пружинная 141414 30 ₽ - 60 ₽
17 Q40108 Плоская шайба 141414 -
18 Q150В0825 Болт с шестигранной головкой 141414 -
19 Q40116 Плоская шайба 666 -
20 Q40316 Шайба пружинная 666 -
21 Q340В16 Гайка шестигранная тип 1 666 -
22 1В22050200010 Торсион левый 111 -
23 1В22050200013 Торсион правый 111 -
24 Q5003226 Шплинт 222 -
25 Q381В16 Гайка 222 -
26 1В22050200005 Шайба 444 -
27 1В22050200002 Опора левая 111 -
28 Q40106 Плоская шайба 222 -
29 Q40306 Шайба пружинная 222 -
30 Q150В0630 Болт с шестигранной головкой 222 -
31 Q150В0840 Болт с шестигранной головкой 444 -
32 Q340В08 Гайка шестигранная тип 1 444 -
33 1В22050200015 Нижняя часть втулки торсиона 222 -
34 1В22050200014 Верхняя часть втулки торсиона 222 -
35 1В22050200318 Болт 222 -
36 1В22050200006 Левый рычаг 111 -
37 1В22050200008 Втулка 222 -
38 1В22050200007 Пластмассовая втулка 222 -
39 1В22050200004 Демпфер 111 -
40 1В22050200045 Кронштейн левого переднего опрокидывающего устройства 111 -
41 1В22050200199 Кронштейн 111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
