Подъемное устройство запасного колеса
/ Foton-BJ1099

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

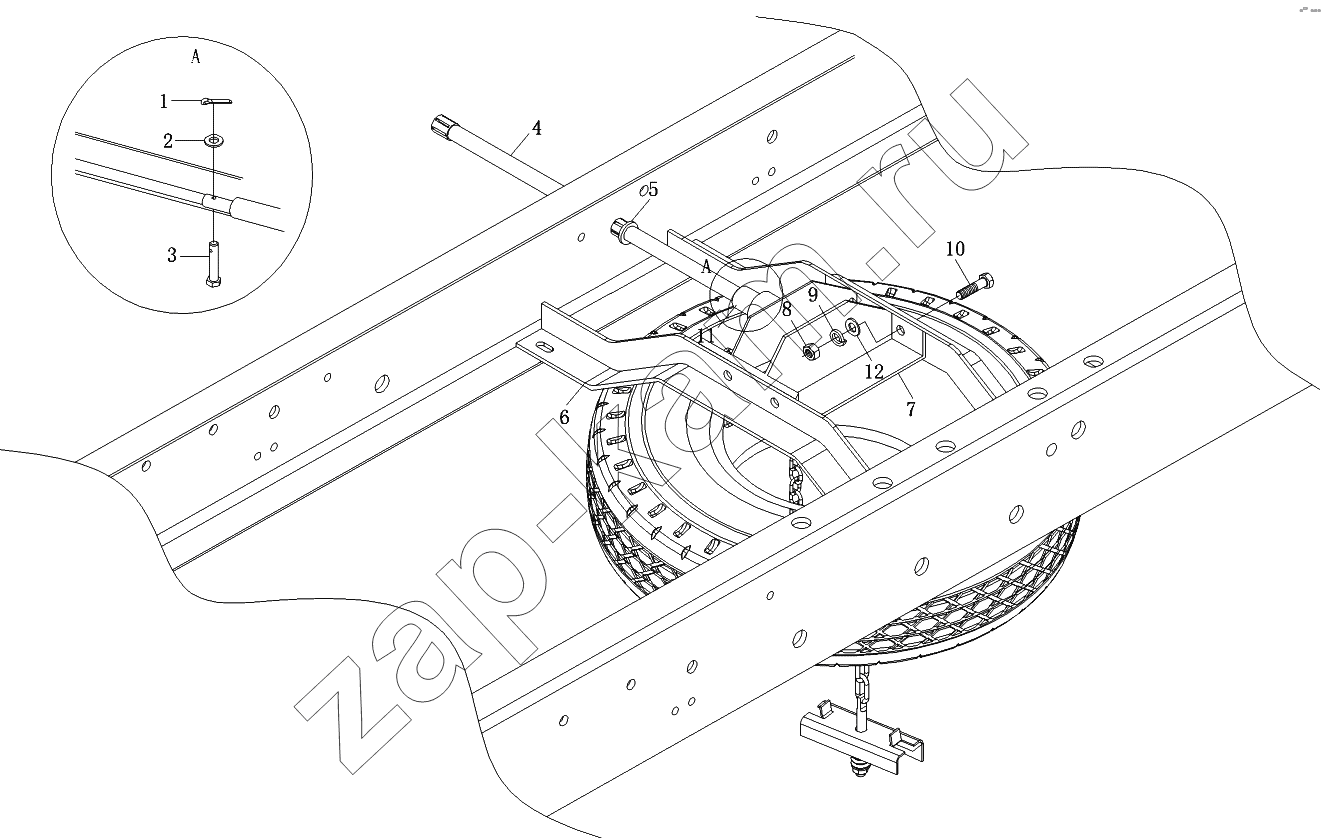

Схема/чертеж: Подъемное устройство запасного колеса / Foton-BJ1099
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Foton-BJ1099Модель АМодель В Цена
1S10663150000 1S10663150000 Установка запасного колеса 111 -
1 Q5002520 Шплинт 111 -
2 Q40108 Плоская шайба 111 -
3 Q5100840 Палец 111 -
4 1106631500005 Вал 111 -
5 1106631500003 Втулка 111 -
6 1106631500002 Фиксирующая поперечина запасного колеса 222 -
7 1106631500008 Механизм подъема запасного колеса 111 -
8 Q341В10 Гайка шестигранная тип 1 444 -
9 Q40310 Шайба пружинная 444 -
10 Q150В1025 Болт с шестигранной головкой 444 -
11 1106631500004 Пыльник 111 -
12 Q40110 Плоская шайба 444 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
