Топливная система
/ Foton-BJ1099

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

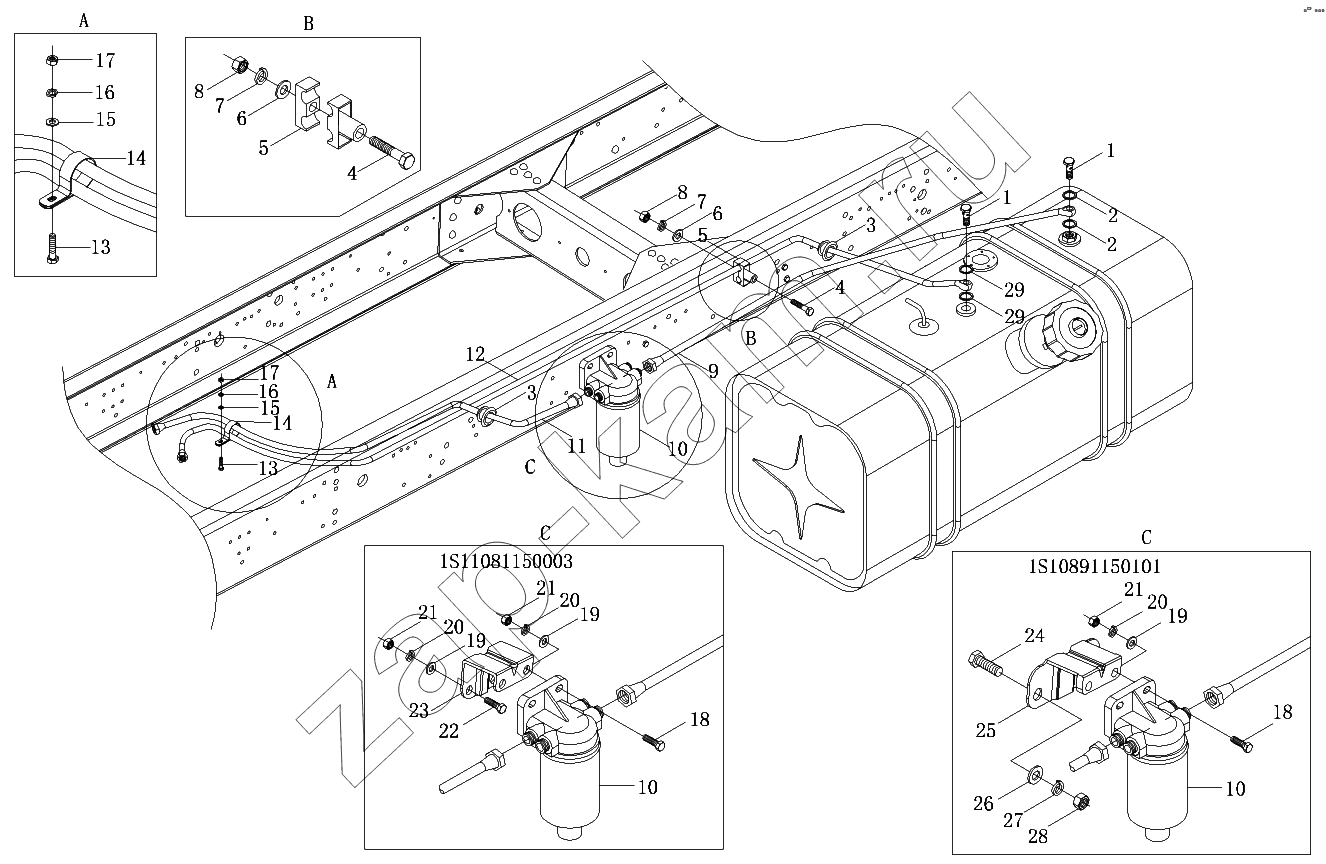

Схема/чертеж: Топливная система / Foton-BJ1099
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
10
10
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
20
21
21
21
22
23
24
25
26
27
28
29
29
Поз. Артикул Название детали Foton-BJ1099Модель АМодель В Цена
1S10891150101 1S10891150101 Фильтр грубой очистки топлива 11 -
1S10691140102 1S10691140102 Трубопровод системы подачи топлива 111 -
1S11081150003 1S11081150003 Топливный фильтр 1 -
1 1102211400002 Пустотелый болт 222 -
2 Q72312 Уплотнительное кольцо 222 -
3 1106611400008 Резиновое защитное кольцо 222 -
4 Q150В0860 Болт 111 -
5 1106611400009 Зажим двухтрубный 222 -
6 Q40108 Плоская шайба 111 -
7 Q40308 Шайба пружинная 111 30 ₽ - 60 ₽
8 Q340В08 Гайка шестигранная тип 1 111 -
9 1106911400011 Трубопровод топливный 111 -
10 1110811502002 Фильтр грубой очистки топлива 1 -
10 1106911500001 Топливный фильтр 11 -
11 1106911400010 Топливопровод задний 111 -
12 1106911400009 Топливопровод возвратный 111 -
13 Q150В0520 Болт с шестигранной головкой 111 -
14 Q687122F4 Многотрубный хомут 111 -
15 Q40105 Шайба плоская 111 -
16 Q40305 Шайба пружинная 111 -
17 Q340В05 Гайка шестигранная тип 1 111 -
18 Q150В0835 Болт с шестигранной головкой 222 -
19 Q40108 Плоская шайба 822 -
20 Q40308 Шайба пружинная 422 30 ₽ - 60 ₽
21 Q340В08 Гайка шестигранная тип 1 422 -
22 Q150В0840 Болт с шестигранной головкой 2 -
23 1110811580007 Кронштейн фильтра 1 -
24 Q150В1025 Болт с шестигранной головкой 22 -
25 1106611400007 Кронштейн фильтра грубой очистки топлива 11 -
26 Q40110 Плоская шайба 22 -
27 Q40310 Шайба пружинная 22 -
28 Q340В10 Гайка шестигранная тип 1 22 -
29 Q72314 Уплотнительное кольцо 222 290 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
