Auxiliary frame installation
/ Foton-BJ3251DLPJB

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

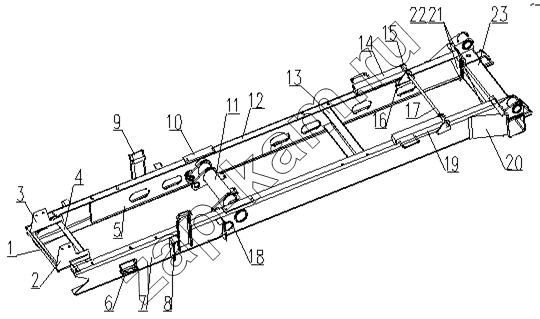

Схема/чертеж: Auxiliary frame installation / Foton-BJ3251DLPJB
1
2
3
4
5
7
8
10
11
12
13
14
15
16
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 13251856R1431 Кронштейн крепления бачка для гидравлической жидкости ; -
2 13258856R0732 Планка для установки топливного бака правая ; -
3 13258856R0731 Планка для установки топливного бака левая ; -
4 13251856R1432 Опора топливного бака ; -
5 13251856R1904 Панель рамы механизма подъема ; -
7 13251856R1433 Балка левая ; -
8 13147856R0062 Накладная пластина рамы ; -
10 13251856R1932 Усиливающая пластина ; -
11 13251856R1936 2-я поперечина подъемного механизма ; -
12 13251856R1435 Балка правая ; -
13 13251856R1933 3-я поперечина подъемного механизма ; -
14 13251856R1906 Узел защиты от переворачивания кузова правый ; -
15 13251856R1908 Планка ; -
16 13251856R1907 Планка ; -
19 13251856R1905 Подъемник узла защиты от переворачивания ; -
20 13251856R1935 Внешняя связывающая планка ; -
21 13251856R1937 Внутренняя связывающая планка ; -
22 13251856R1938 Внутренняя связывающая планка ; -
23 13251856R1909 Балка горизонтальная ; -
