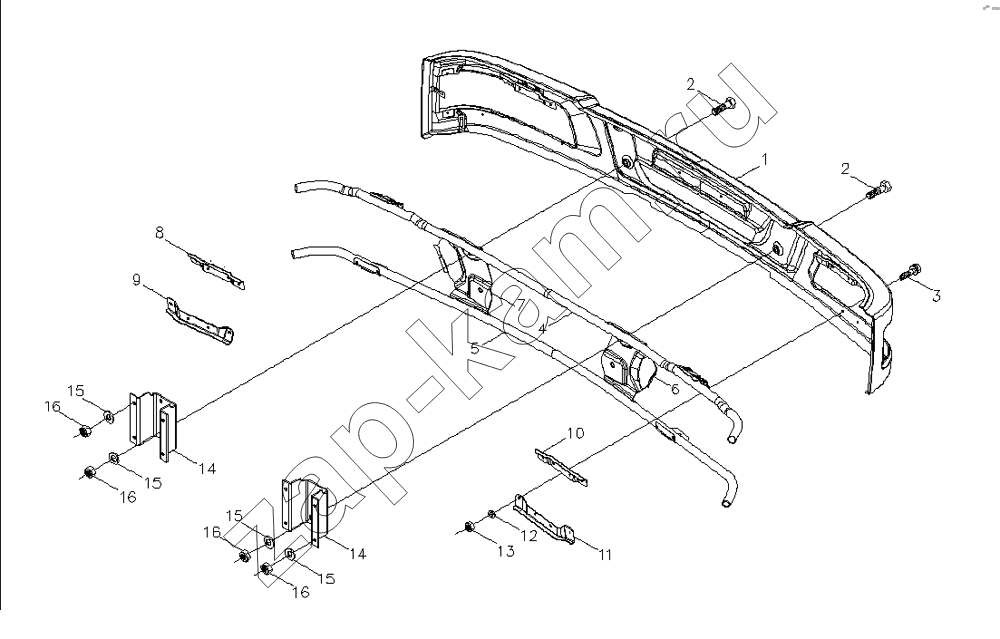

Бампер, сборочный чертеж
/ Foton-BJ3251DLPJB
1B24953180000
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
16
16
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1B24953180000 | 1B24953180000 | Бампер, сборочный чертеж | ; | - | |
| 1 | 1B24953180001 | Бампер | ; | - | |
| 1 | 1B24953180003 | Бампер | ; | - | |
| 2 | Q1461235 | Болт крепления переднего бампера | ; | - | |
| 3 | Q1460620 | Болт с шестигранной головкой, пружинная шайба и плоская шайба | ; | - | |
| 4 | 1B24953180012 | Трубка бампера крепежная верхняя | ; | - | |
| 5 | 1B24953180013 | Трубка бампера крепежная нижняя | ; | - | |
| 6 | 1B24953180004 | Пластина усиливающая трубки бампера левая | ; | - | |
| 7 | 1B24953180005 | Пластина усиливающая трубки бампера правая | ; | - | |
| 8 | 1B24953180009 | Кронштейн крепления фары верхний правый | ; | - | |
| 9 | 1B24953180007 | Кронштейн крепления фары нижний правый | ; | - | |
| 10 | 1B24953180008 | Кронштейн крепления фары верхний левый | ; | - | |
| 11 | 1B24953180006 | Кронштейн крепления фары нижний левый | ; | - | |
| 12 | Q40306 | Шайба пружинная | ; | - | |
| 13 | Q340B06 | Гайка | ; | - | |
| 14 | 1B24953180002 | Кронштейн бампера | ; | - | |
| 15 | Q40112 | Плоская шайба | ; | - | |
| 16 | Q340B12 | Гайка крепления кронштейн нижней подножки | ; | - |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
