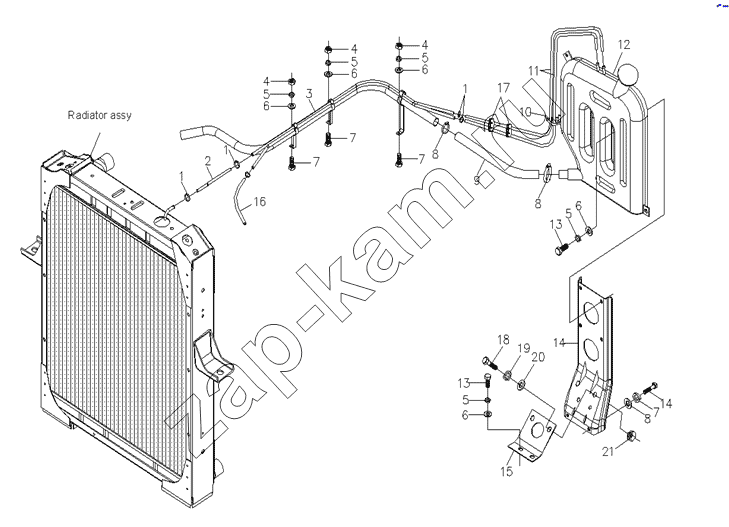

Система охлаждения, сборочный чертеж
/ Foton-BJ3251DLPJB
1124113100001
1
1
1
2
3
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
| Поз. | Артикул | Название детали | Кол-во | Цена | |
|---|---|---|---|---|---|
| 1124113100001 | 1124113100001 | Схема установки системы охлаждения | ; | - | |
| 1 | Q67516 | Пружинный хомут | ; | - | |
| 2 | 1417113300311 | Выходной шланг | ; | - | |
| 3 | 1124113380002 | Патрубок радиатора охлаждения | ; | - | |
| 4 | Q340B08 | Гайка | ; | - | |
| 5 | Q40308 | Шайба пружинная | ; | 30 ₽ - 60 ₽ | |
| 6 | Q40108 | Плоская шайба | ; | - | |
| 7 | Q150B0820 | Болт | ; | - | |
| 8 | Q67545 | Хомут червячный | ; | - | |
| 9 | 1417113300310 | Шланг системы охлаждения к расширительному бачку | ; | - | |
| 10 | Q67407200 | Хомут стяжной | ; | - | |
| 11 | 1424113380010 | Выходной шланг | ; | - | |
| 12 | 1124113100005 | Бачок расширительный системы охлаждения | ; | - | |
| 13 | Q150B0825 | Болт | ; | - | |
| 14 | 1124113100004 | Кронштейн расширительного бачка системы охлаждения | ; | - | |
| 15 | 1124113100006 | Кронштейн дополнительного расширительного бачка системы охлаждения | ; | - | |
| 16 | 1417113300316 | Шланг выпускной | ; | - | |
| 17 | 1120813300016 | Гребенка для проводов | ; | - | |
| 18 | Q150B1020 | Болт | ; | - | |
| 19 | Q40310 | Шайба пружинная | ; | - | |
| 20 | Q40110 | Плоская шайба | ; | - | |
| 21 | Q340B10 | Гайка | ; | 100 ₽ |
