1S10433613010 Аккумулятор
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

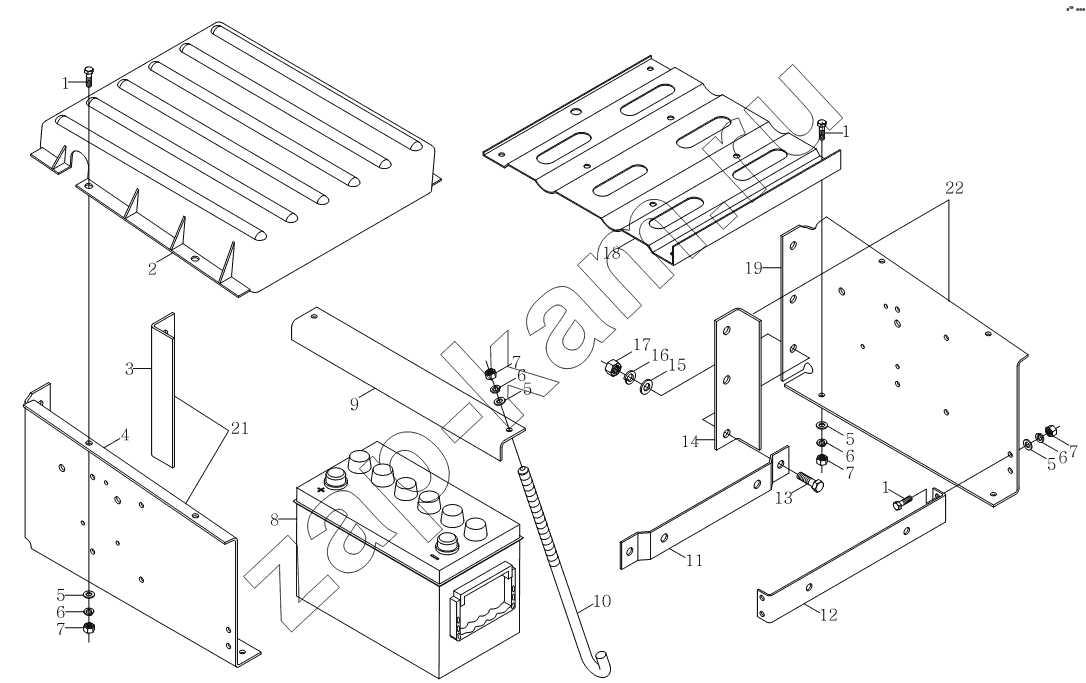

Схема/чертеж: 1S10433613010 Аккумулятор / Foton Оllin Express I
1
1
1
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
21
22
Поз. Артикул Название детали Кол-во Цена
1 Q150B0820 Болт 12; -
2 1104336130101 Аккумулятор-защитная крышка 1; -
3 1103636100003 Усилительная пластина левой боковины 1; -
4 1103636100002 Левая пластина 1; -
5 Q40108 Плоская шайба 16; -
6 Q40308 Шайба пружинная 16; 30 ₽ - 60 ₽
7 Q340B08 Гайка 16; -
8 1104936130011 Аккумулятор 2; -
9 1103636100013 Нажимная пластина 2; -
10 1103636100010 Тяга 4; -
11 1103636100008 Задняя пластина 1; -
12 1103636100007 Планка стяжная передняя 1; -
13 Q150B1225 Болт 6; -
14 1103636100006 Усилительная пластина правой боковины 1; -
15 Q40112 Плоская шайба 6; -
16 Q40312 Шайба пружинная 6; -
17 Q340B12 Гайка крепления кронштейн нижней подножки 6; -
18 1103636100011 Пластина нижняя ; -
19 1103636100005 Правая боковина ; -
20 1103636100020 Держатель аккумулятора в сборе ; -
21 1103636100001 Борт левый в сборе ; -
22 1103636100004 Борт правый в сборе ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
