1S10493000121 Передний мост в сборе
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

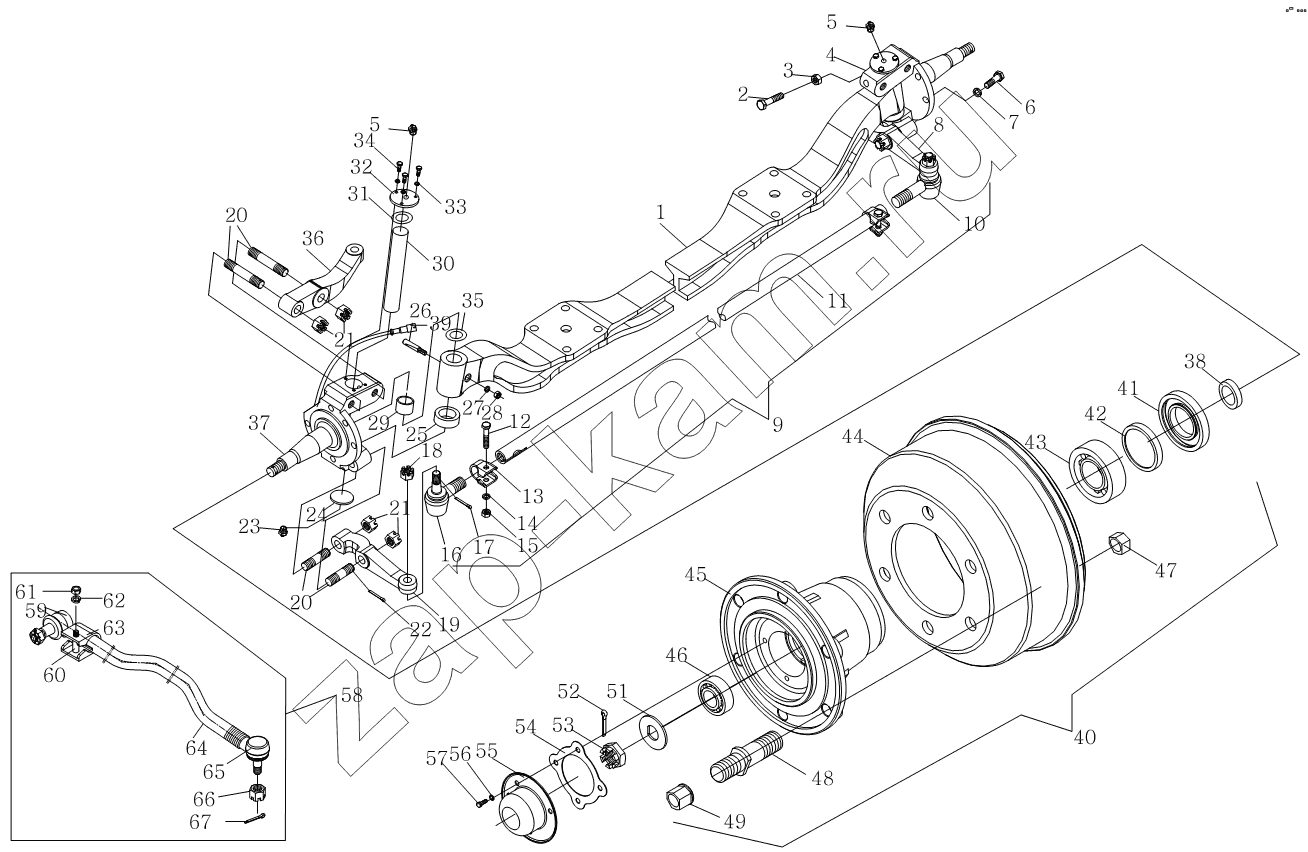

Схема/чертеж: 1S10493000121 Передний мост в сборе / Foton Оllin Express I
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Поз. Артикул Название детали Кол-во Цена
1 1104930000048 Передний вал 1; -
2 GB/T5786 Болт M12x1.5x35 12; -
3 GB/T93 Шайба 12 16; -
4 1106930002017 Правый поворотный кулак с втулкой в сборе 1; -
5 JB/T7940.2 Масленка M10x1 2; -
6 1106630001043 Болт ограничительный 2; -
7 GB/T6171 Гайка М20х1.5 2; -
8 1104930000055 Правый рычаг поворотного кулака 1; -
9 1104930003079 Поперечная рулевая тяга в сборе 1; -
10 1104930026079 Правое соединение поперечной рулевой тяги в сборе 1; -
11 1056РЕ-3001091 Поперечная тяга 1; -
12 GB/T5782-M10X50 Болт 2; -
13 1029Е-3003022 Хомут соединения 2; -
14 GB/T93-10 Шайба ; -
15 GB/T6170-M10 Гайка ; -
16 соединениепоперечнойтягиповорота Соединение поперечной тяги поворота 1; -
17 Q5004040 Шплинт 2; -
18 Q38718 Гайка шестигранная прорезная М18х1,5 2; -
19 1104930000054 Левый рычаг поворотного кулака 1; -
20 1106630002006 Шпилька 6; -
21 GB/T9459 Шестигранная шлицевая гайка M18x1,5 6; -
22 GB/T91 Шплинт 3.2x25 6; -
23 JB/T7940.2 Масленка M10x1 2; -
24 1106930001117 Заглушка шкворня в сборе 2; -
25 ZZ032062 Упорный подшипник 2; -
26 1056РЕ-35010368 Запор чеки поворотного кулака 2; -
27 GB/T6171 Гайка М20х1.5 2; -
28 GB/T93 Шайба 12 2; -
29 1056РЕ-3001032 Гильза поворотного кулака 4; -
30 1056РЕ-3001064 Шкворень 2; -
31 1056РЕ-3001065 Подкладка крышки шкворня 2; -
32 1056РЕ-3001063 Крышка шкворня 2; -
33 GB/T93 Шайба 12 6; -
34 GB/T5783 Болт M12x35 6; -
35 1056РЕ-3001069 Регулировочная подкладка поворотного кулака 2; -
36 1104930000053 Рукав поворотного кулака 1; -
37 1104930000051/52 Левый/правый поворотный кулак ; -
38 1056РЕ-3001062 Сальник 2; -
39 1106924000024 Датчик ; -
40 11049300040/5079 Блок из передней ступицы и тормозного барабана ; -
41 GB/T9877.1 Уплотнение В60х85х7 2; -
42 1106930005317 Зубчатый обод ; -
43 GB/T297-33209 Подшипник с коническими роликами 2; -
44 1104930005147А Тормозной барабан 2; -
45 1104930005279 Ступица переднего колеса 2; -
47 GB/T297-32306 Подшипник с коническими роликами 2; -
48 GB/T6171-M20X1.5 Крепежная гайка 2; -
49 11049300070/8047 Болт ступицы 6; -
50 1104324000035/36 Коническая гайка шины 6; -
51 1041QS-3001128 Шайба пружинная поворотного кулака 2; -
52 1041QS-3001124 Гайка поворотного кулака 2; -
53 GB/T91 Шплинт 3.2x25 2; -
54 1056РЕ-3001061 Подкладка колпака передней ступицы 2; -
55 1056РЕ-3001060 Крышка ступицы переднего колеса 2; -
56 GB/T5783 Болт M12x35 8; -
57 GB/T93 Шайба 12 8; -
58 1104930000083 Прямая рулевая тяга в сборе 1; -
59 1102930000043 Наконечник тяги правый 1; -
60 Q150B1050 Болт 1; -
61 Q340B10 Гайка 1; 100 ₽
62 Q40310 Шайба пружинная 1; -
63 1102930000039 Зажим соединительной головки рулевой тяги 1; -
64 1104930000049 Прямая тяга рулевого механизма 1; -
65 1102930000040 Левый соединитель в сборе 1; -
66 Q38718 Гайка шестигранная прорезная М18х1,5 2; -
67 Q5004040 Шплинт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
