1S10591010108 Топливная система
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

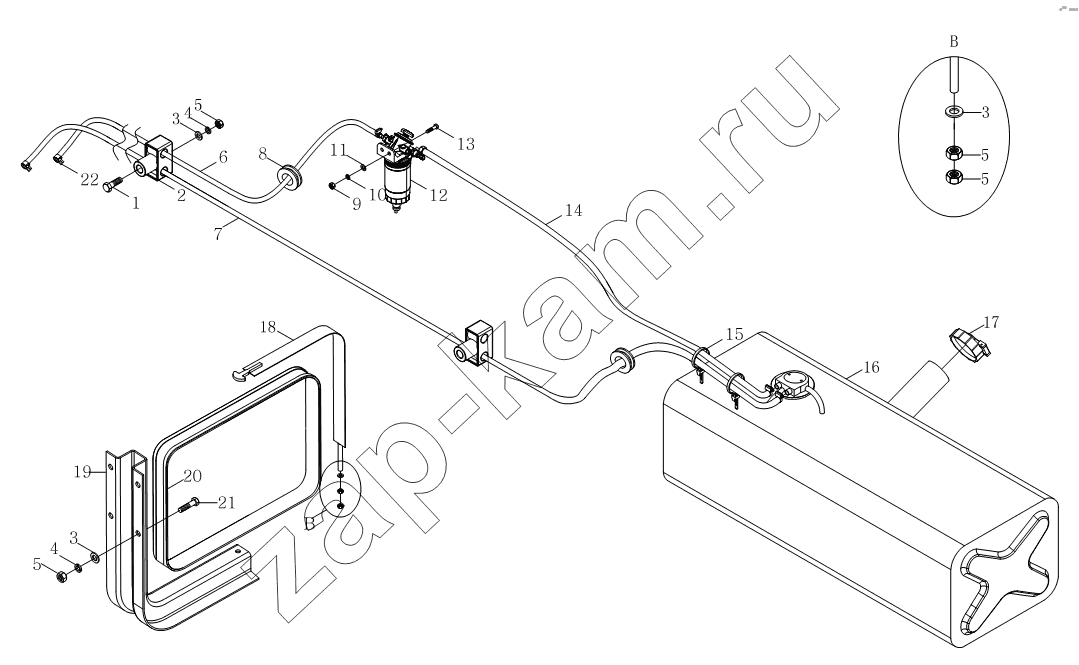

Схема/чертеж: 1S10591010108 Топливная система / Foton Оllin Express I
1
2
3
3
3
4
4
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
1 Q150B0860F30 Болт с шестигранной головкой 2; -
2 1106911400033 Зажим для 2 параллельных труб 2; -
3 Q40108F30 Плоская шайба 4; -
4 Q40308F30 Шайба пружинная 2; -
5 Q340B08F30 Шестигранная гайка типа 1 6; -
6 1105911400034 Резиновый шланг 2 1; -
7 1105911400035 Резиновый шланг 3 1; -
8 1102211400053 Проходное кольцо задней поперечной балки 2; -
9 Q340B10F30 Шестигранная гайка типа 1 10; -
10 Q40310F30 Шайба пружинная 10; -
11 Q40110F30 Плоская шайба 10; -
12 1106911500003 Водомаслоотделитель в сборе 1; -
13 Q150B1040F30 Болт с шестигранной головкой 2; -
14 1105911400033 Резиновый шланг 1 1; -
15 Q67407100 Пластмассовая крепежная лента 3; -
16 1104911100014 Топливный бак в сборе 1; -
17 1104911100009 Крышка топливного бака 1; -
18 1104611100009 Лента крепления топливного бака 2; -
19 1104611100010 Кронштейн топливного бака 2; -
20 1105911100003 Кольцевая лента топливного бака 2; -
21 Q150B1030F30 Болт с шестигранной головкой 8; -
22 Q67516 Пружинный хомут 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
