1S10592200108 Карданный вал
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

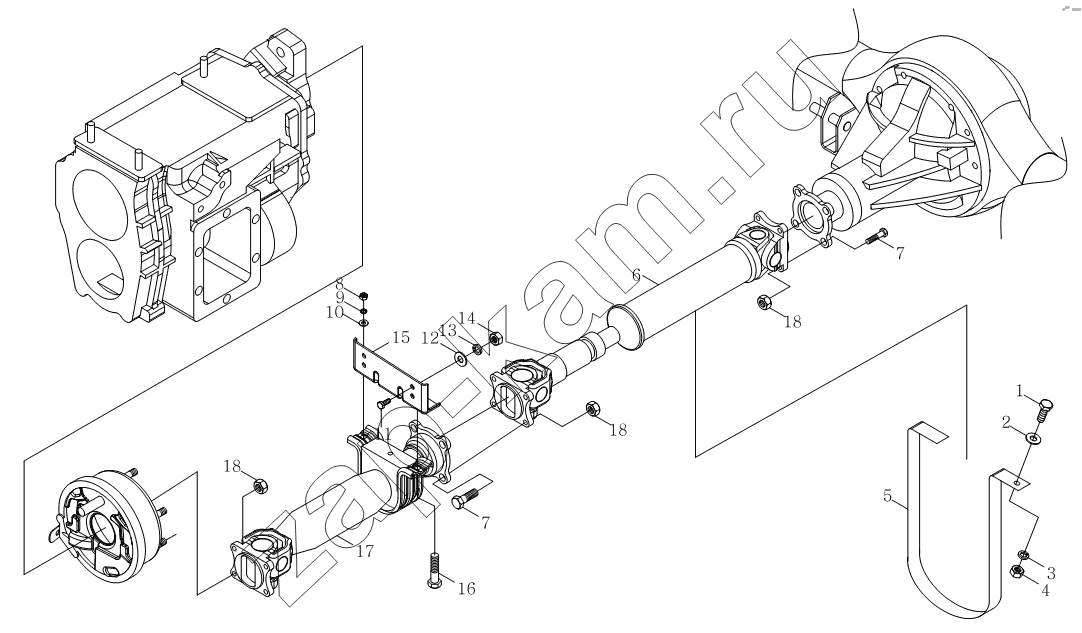

Схема/чертеж: 1S10592200108 Карданный вал / Foton Оllin Express I
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
Поз. Артикул Название детали Кол-во Цена
1 Q150B0820 Болт 2; -
2 Q40108 Плоская шайба 2; -
3 Q40308 Шайба пружинная 2; 30 ₽ - 60 ₽
4 Q340B08 Гайка 2; -
5 1104322000016 Защитное кольцо карданного вала 1; -
6 1104322000041 Задний карданный вал в сборе 1; -
7 1106622000006 Болт карданного вала 8; -
8 Q341B14 Гайка 2; -
9 Q40314 Шайба пружинная 2; -
10 Q40114 Шайба плоская 2; -
11 Q150B1230 Болт 4; -
12 Q40112 Плоская шайба 4; -
13 Q40312 Шайба пружинная 4; -
14 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
15 1104322000043 Центральная опорная подвеска приводного вала 1; -
16 Q151B1430 Болт с шестигранной головкой-тонкий клык 2; -
17 1105922000028 Шлицевой вал в сборе 1; -
18 1117022000005 Контровочная гайка 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
