1S10592800116, 1S10592800117 Рама
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

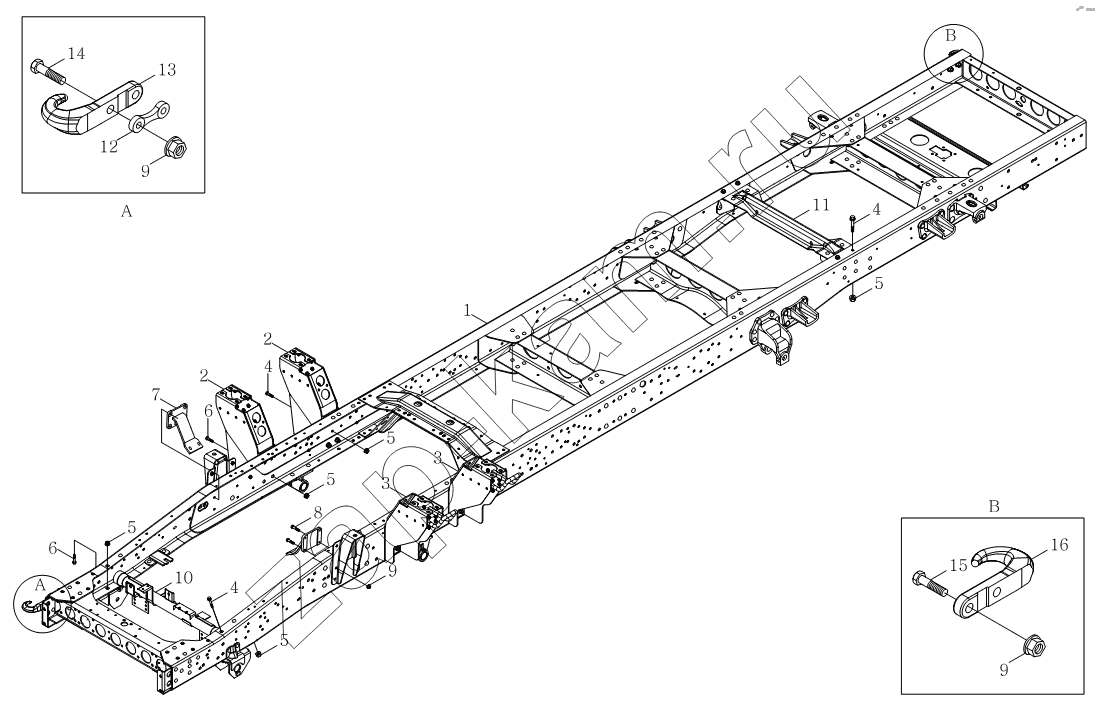

Схема/чертеж: 1S10592800116, 1S10592800117 Рама / Foton Оllin Express I
1
1
2
2
3
3
4
4
4
5
5
5
5
5
6
6
7
8
9
9
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 1105928000029 Рама в сборе ; -
1 1105928000028 Рама в сборе 1; -
2 1104928000611 Кронштейн крепления правого кузова в сборе 1; -
3 1104928000609 Кронштейн крепления левого кузова в сборе 1; -
4 Q1801025 Болт с шестигранной головкой 10; -
5 Q33010 Гайка шестигранная с буртиком 16; -
6 Q1801030 Шестигранный фланцевый болт с зубьями на поверхности фланца 6; -
7 1104328000590 Держатель передней подвески двигателя 2; -
8 Q1801245 Болт с шестигранной головкой 8; -
9 Q33012 Гайка 12; -
10 1105928000021 Сварочный комплект второй траверсы 1; -
11 1104328000563 Траверса заднего амортизатора 1; -
12 1105928001099 Подушка буксировочной зацепки 1; -
13 1105328000022 Передний буксирный крюк 1; -
14 Q1801255 Шестигранный фланцевый болт с зубьями на поверхности фланца 2; -
15 Q1801240 Болт с шестигранной головкой и зубчатым буртиком 2; -
16 1106628000052 Крюк буксирный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
