1S10593560114 Трубопровод торможения (шасси)
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

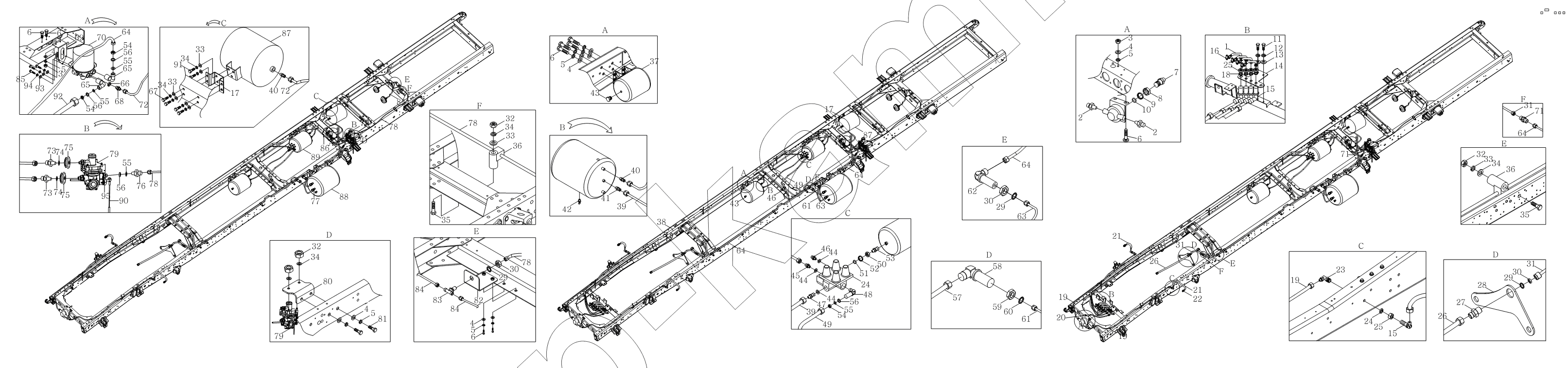

Схема/чертеж: 1S10593560114 Трубопровод торможения (шасси) / Foton Оllin Express I
1
2
2
3
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
19
19
20
21
21
22
23
24
24
25
25
26
26
27
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
33
33
34
34
34
34
34
35
35
36
36
37
38
39
39
40
40
41
42
43
43
44
44
44
45
46
46
47
48
49
49
50
51
52
53
54
54
54
55
55
55
55
56
56
56
56
57
58
59
60
61
61
62
63
63
64
64
64
64
64
65
65
66
67
68
70
71
71
72
72
73
73
74
74
75
75
76
77
78
78
78
78
79
79
79
80
81
81
82
83
84
84
85
86
87
87
88
89
90
91
92
93
94
95
Поз. Артикул Название детали Кол-во Цена
1 1105935600105 Резиновый шланг для поворачивания впереди 4; -
2 1104635600071 Штуцер 2; -
3 Q340B10 Гайка 4; 100 ₽
4 Q40110 Плоская шайба 20; -
5 Q40310 Шайба пружинная 20; -
6 Q150B1025 Болт 19; -
7 1104635600020 Штуцер 1; -
8 Q80218 Гайка 1; -
9 1104635600056 О-образное кольцо 18 2; -
10 1104635600029 Сальник 1; -
11 Q150B0612 Болт с шестигранной головкой 2; -
12 Q40306 Шайба пружинная 2; -
13 Q40106 Плоская шайба 2; -
14 1104335600290 Держатель 1; -
15 1104635600011 Корпус соединения с соседним прямоугольным углом типа втулки I 6; -
16 1106935600193 Корпус соединения с соседним тупым углом типа втулки 4; -
17 1105935600119 Стеллаж резервуара регенерационного газа в сборе 1; -
18 Q41214 Стопорная шайба 6; -
19 1104335600257 Клапан быстрого оттормаживания - нейлоновый шланг переднего тормоза в сборе 2; -
20 1104335600319 Клапан быстрого оттормаживания - нейлоновый шланг соединительного шланга в сборе 1; -
21 1105335600015 Резиновая труба 2; -
22 1104635600008 Штуцер 4; -
23 1104635600014 Соединение 2; -
24 1106635615001 Клапан защитный четырехконтурный 1; -
25 Q351B14 Тонкая шестигранная гайка - тонкий клык 6; -
26 1105935600101 Стальная труба в сборе воздушного компрессора 1; -
27 1104635600013 Корпус прямоходового соседнего соединения типа втулки I 1; -
28 1105935600103 Кронштейн стальной трубы воздушного компрессора 1; -
29 Q41218 Стопорная шайба 3; -
30 Q351B18 Шестигранная тонкая гайка-мелкая резьба 3; -
31 1104635600077 Соединительная резиновая труба в сборе III 1; -
32 Q340B08 Гайка 10; -
33 Q40108 Плоская шайба 21; -
34 Q40308 Шайба пружинная 31; 30 ₽ - 60 ₽
35 Q150B0860 Болт 10; -
36 1104635600061 Зажим трубы 11; -
37 1106935600202 Сварочный комплект воздушного резервуара 1; -
38 1105935600102 Пучок нейлоновых шлангов торможения в сборе 1; -
39 1104335600317 Четырёхконтурный защитный клапан - нейлоновая труба переднего воздушного резервуара в сборе 1; -
40 1104635600019 Штуцер 3; -
41 1104635600015 Штуцер 3; -
42 1104635600006 Пробка 4; -
43 1104635600059 Пробка 4; -
44 1104635900014 Шайба плоская медная 3; -
45 13118359X0015 Корпус проходного соединения ; -
46 1106935600067 Корпус прямоходового соединения с переменным калибром типа втулки ; -
47 1105335600011 Штуцер ; -
48 1104335600172 Корпус соединения с соседним прямоугольным углом типа втулки ; -
49 1105335600021 Четырёхконтурный защитный клапан - нейлоновая труба переднего воздушного резервуара в сборе ; -
50 Q80216 Гайка шестигранная тонкая ; -
51 1104635900011 О-образное кольцо 16 ; -
52 1104635900010 Сальник ; -
53 1104335600176 Корпус прямоходового соединения с конической резьбой ; -
54 Q80222 Гайка 3; -
55 NMO20X2.65G Кольцевое резиновое уплотнение 6; -
56 1417035600120 Сальник 6; -
57 1105935600109 Стальная труба регуляторного клапана в сборе 1; -
58 1108335900008 Корпус соединения с соседним прямоугольным углом типа втулки 1; -
59 Q351B16 Шестигранная пластинчатая гайка - мелкая резьба 2; -
60 Q41216 Шайба 1; -
61 1104335600411 Нейлоновая труба переднего воздушного резервуара в сборе 2 1; -
62 1104635600021 Соединение угловое 1; -
63 1104335600269 Нейлоновая труба переднего воздушного резервуара в сборе 1 1; -
64 1104335600285 Регуляторный клапан - нейлоновая труба влажного резервуара в сборе 1; -
65 1106635600536 Штуцер 2; -
66 1417035600159 Сальник 1; -
67 Q150B0825 Болт 6; -
68 Q80408 Штуцер 1; -
69 1105935600120 Монтажный кронштейн комбинированной сушилки в сборе 1; -
70 1108935600037 Воздухоосушитель в сборе 1; -
71 1104635600012 Штуцер 2; -
72 1105935600118 Нейлоновый шланг резервуара регенерационного газа 1; -
73 1417035600176 Штуцер ; -
74 NM014x2.65G Кольцевое резиновое уплотнение ; -
75 1417035600121 Уплотнительная прокладка ; -
76 1417035600174 Штуцер 2; -
77 1104635600010 Штуцер ; -
78 1104335600299 Нейлоновая труба регуляторного клапана и влажного резервуара в сборе ; -
79 1104935600188 Пропорциональный индукционной нагрузке клапан в сборе ; -
80 1104935600192 Держатель пропорционального индукционной нагрузке клапана ; -
81 Q150B1035 Болт 2; -
82 1104935600191 Трехходовой держатель в сборе ; -
83 1105335600013 Тройник ; -
84 1104635600033 Трубка задней тормозной камеры 2; -
85 Q151C1230 Болт 3; -
86 1106636200024 Зачалка деревянная 10; -
87 1106935600091 Ресивер 1; -
88 1106935600199 Воздушный резервуар в сборе 1; -
89 1106935600203 Сварочный комплект воздушного резервуара 1; -
90 1114135629002 Волочительная проволока - индукционный перегрузочный клапан 1; -
91 Q150B0820 Болт 1; -
92 1104335600265 Соединительная резиновая труба в сборе 1; -
93 Q40112 Плоская шайба 3; -
94 Q40312 Шайба пружинная 3; -
95 Q617B22 Винт - заглушка с шестигранной головкой 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
