1S10663150000, 1S10893150101 Держатель запасного колеса
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

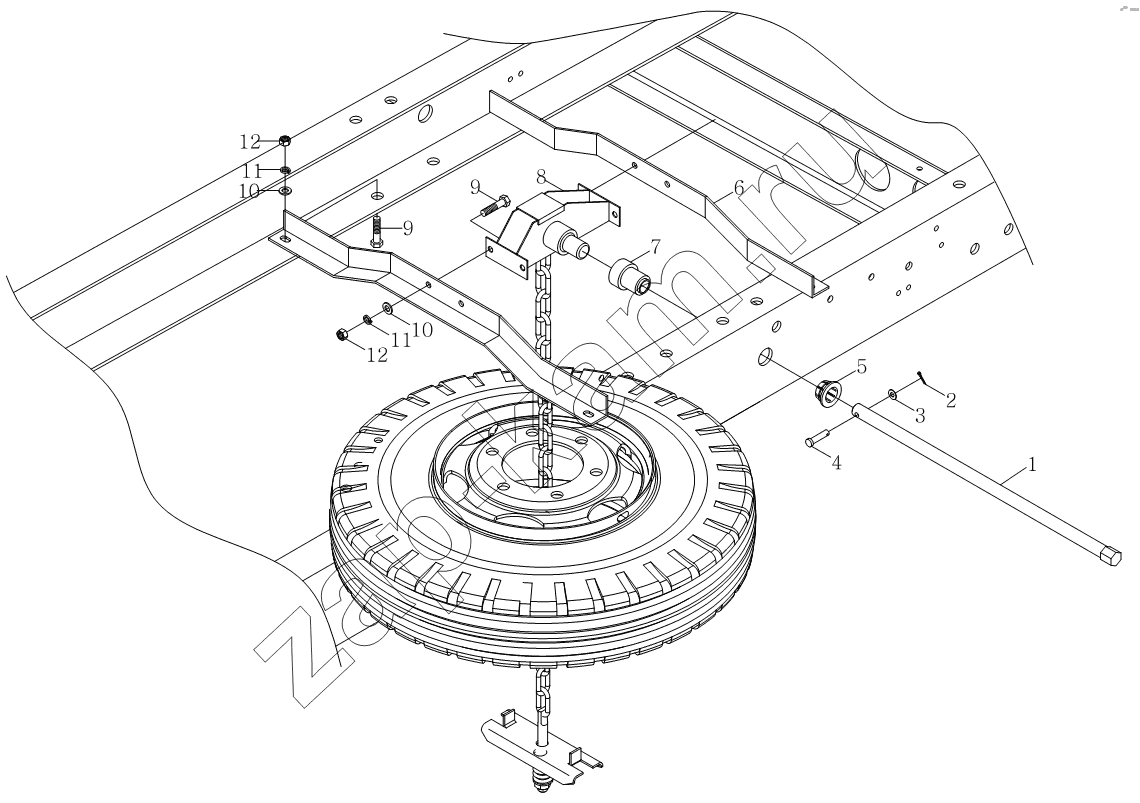

Схема/чертеж: 1S10663150000, 1S10893150101 Держатель запасного колеса / Foton Оllin Express I
1
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
12
Поз. Артикул Название детали Кол-во Цена
1 1106631500005 Вал 1; -
2 Q5002520 Шплинт 1; -
3 Q40108 Плоская шайба 1; -
4 Q5100840 Палец 1; -
5 1106631500003 Втулка 1; -
6 1108931500002 Балка крепления запасной шины 2; -
6 1106631500002 Фиксирующая поперечина запасного колеса ; -
7 1106631500004 Пыльник 1; -
8 1106631500008 Механизм подъема запасного колеса 1; -
9 Q150B1025Q Болт с шестигранной головкой 8; -
10 Q40110 Плоская шайба 8; -
11 Q40310 Шайба пружинная 8; -
12 Q340B10 Гайка 8; 100 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
