1S10691010104 Подвеска для комплекта силовой установки
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

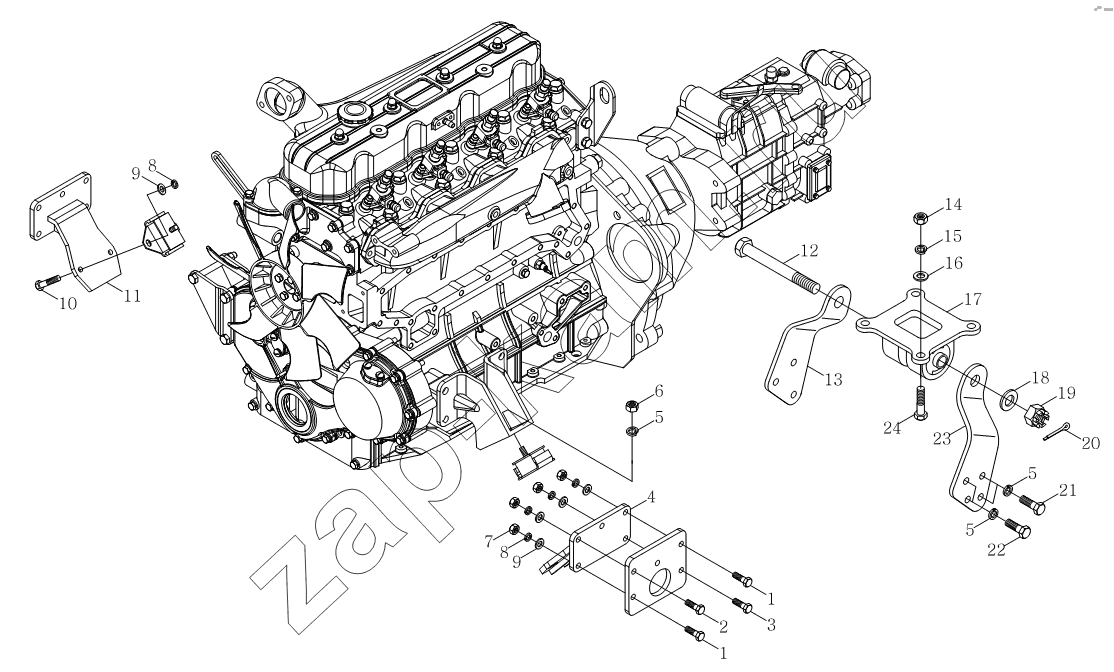

Схема/чертеж: 1S10691010104 Подвеска для комплекта силовой установки / Foton Оllin Express I
1
1
2
3
4
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Поз. Артикул Название детали Кол-во Цена
1 Q150B1260 Болт крепления нижней ступеньки 4; -
2 Q150B1270Q Болт с шестигранной головкой 2; -
3 Q150B1245 Болт крепления кронштейн нижней подножки 2; -
4 1106910100048 Левый держатель передней подвески двигателя 1; -
5 Q40310 Шайба пружинная 12; -
6 Q340B10 Гайка 4; 100 ₽
7 Q340B12 Гайка крепления кронштейн нижней подножки 8; -
8 Q40312 Шайба пружинная 10; -
9 Q40112 Плоская шайба 10; -
10 Q150B1225Q Болт с шестигранной головкой 2; -
11 1106910100049 Правый держатель передней подвески двигателя 1; -
12 1106610100004 Болт задней подвески двигателя 1; -
13 1106910100041 Правый держатель задней подвески двигателя 1; -
14 Q340B14 Гайка 4; -
15 Q40314 Шайба пружинная 4; -
16 Q40114 Шайба плоская 4; -
17 1106610100003 Гибкая прокладка задней подвески двигателя в сборе 1; -
18 Q40120 Шайба 2; -
19 Q381B20 Пазовая шестигранная гайка типа 1 1; -
20 Q5000436 Шплинт 1; -
21 Q151C1025 Болт с шестигранной головкой -тонкий клык 6; -
22 Q151C1030 Болт с шестигранной головкой - мелкая резьба 2; -
23 1106910100042 Левый держатель задней подвески двигателя 1; -
24 Q150B1440 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
