1S10691100107 Топливная система
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

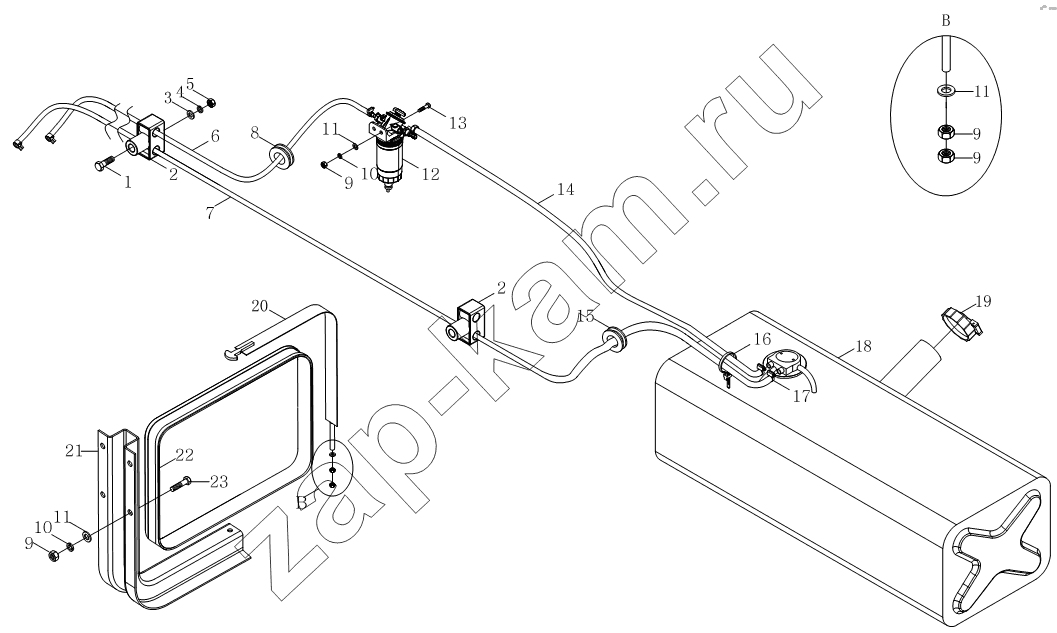

Схема/чертеж: 1S10691100107 Топливная система / Foton Оllin Express I
1
2
2
3
4
5
6
7
8
9
9
9
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 Q150B0865F30 Болт с шестигранной головкой 2; -
2 1106911400033 Зажим для 2 параллельных труб 2; -
3 Q40108F30 Плоская шайба 2; -
4 Q40308F30 Шайба пружинная 2; -
5 Q340B08F30 Шестигранная гайка типа 1 2; -
6 1106911400038 Резиновый шланг 2 1; -
7 1106911400039 Резиновый шланг 3 1; -
8 1106611400008 Резиновое защитное кольцо 1; -
9 Q340B10F30 Шестигранная гайка типа 1 14; -
10 Q40310F30 Шайба пружинная 10; -
11 Q40110F30 Плоская шайба 12; -
12 1106911500003 Водомаслоотделитель в сборе 1; -
13 Q150B1040F30 Болт с шестигранной головкой 2; -
14 1106911400037 Резиновый шланг 1 1; -
15 1102911400073 Резиновое защитное кольцо 1; -
16 Q67407100 Пластмассовая крепежная лента 1; -
17 Q67516 Пружинный хомут 6; -
18 1106911100008 Топливный бак в сборе 1; -
19 1104911100009 Крышка топливного бака 1; -
20 1106611100001 Лента крепления топливного бака 2; -
21 1106611100007 Кронштейн топливного бака 2; -
22 1106911100007 Кольцевая лента топливного бака 2; -
23 Q150B1035F30 Болт с шестигранной головкой 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
