1S10691200110 Выпускное устройство
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

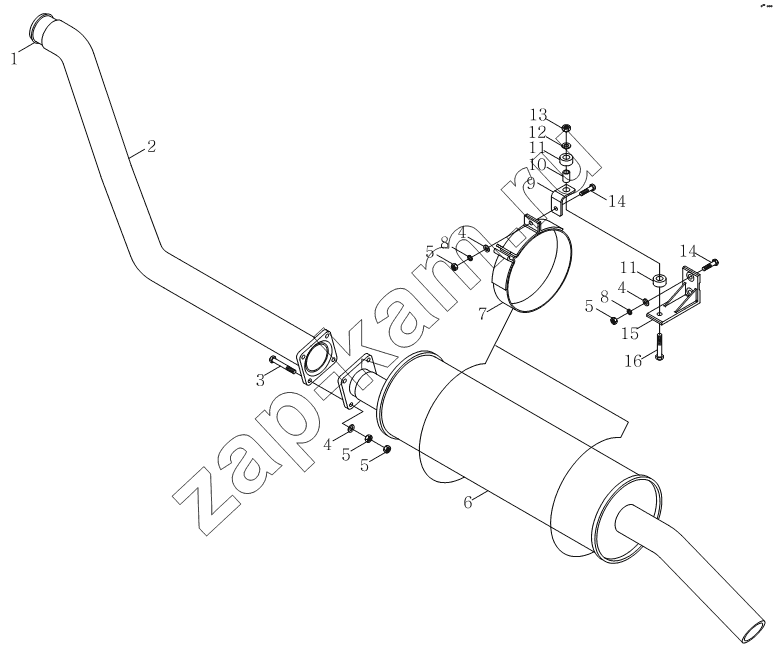

Схема/чертеж: 1S10691200110 Выпускное устройство / Foton Оllin Express I
1
2
3
4
4
4
5
5
5
5
6
7
8
8
9
10
11
11
12
13
14
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 1104612000002 Шаровое соединение 1; -
2 1106912000062 Сварка выхлопной трубы 1; -
3 Q150B10110TF2 Болт 4; -
4 Q40110 Плоская шайба 10; -
5 Q340B10 Гайка 14; 100 ₽
6 1106912000064 Глушитель в сборе 1; -
7 1106912000074 Хомут глушителя 2; -
8 Q40310 Шайба пружинная 6; -
9 1104312000004 Подвесная пластина 2; -
10 1104312000003 Втулка 2; -
11 1104312000002 Резиновая упругая прокладка 4; -
12 Q40212 Шайба 2; -
13 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
14 Q150B1030 Болт 6; -
15 1104312000055 Кронштейн 2; -
16 Q150B1270 Болт с шестигранной головкой 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
