1S10691620110 Механизм управления сцеплением
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

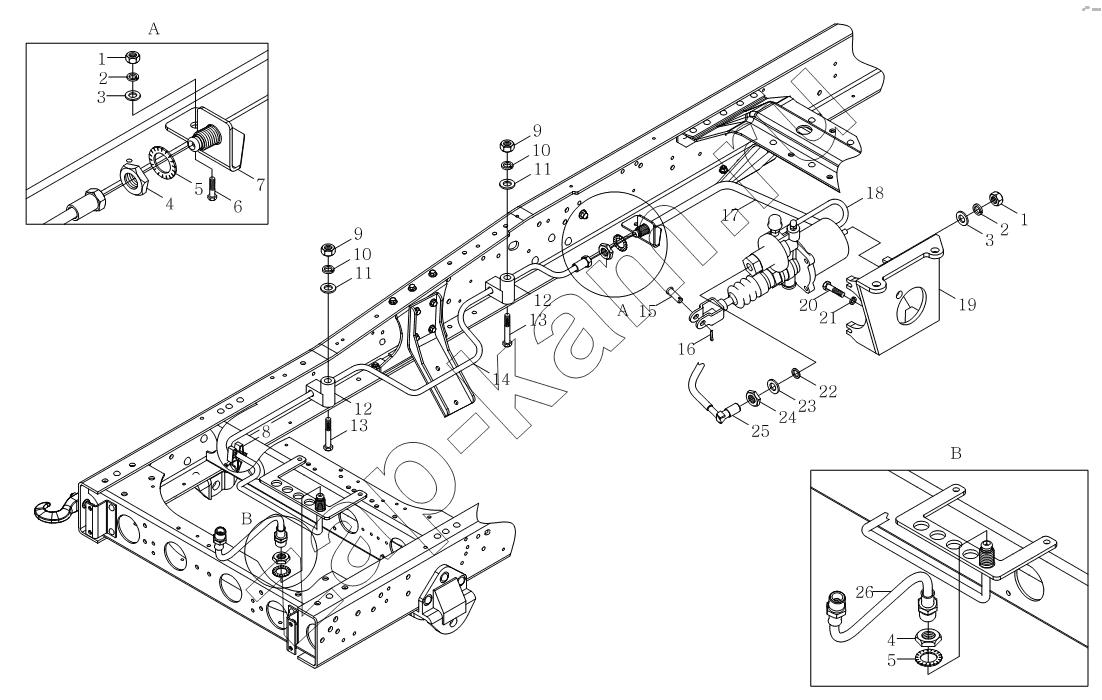

Схема/чертеж: 1S10691620110 Механизм управления сцеплением / Foton Оllin Express I
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 Q340B08 Гайка 4; -
2 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
3 Q40108 Плоская шайба 4; -
4 Q351B18 Шестигранная тонкая гайка-мелкая резьба 2; -
5 Q41218 Стопорная шайба 2; -
6 Q150B0825 Болт 1; -
7 1106916200029 Кронштейн для шлангов сцепления 1; -
8 1102935600026 Скоба 1; -
9 Q340B06 Гайка 2; -
10 Q40306 Шайба пружинная 2; -
11 Q40106 Плоская шайба 2; -
12 1106616200005 Зажим трубы 2; -
13 Q150B0660 Болт с шестигранной головкой 2; -
14 1106916200019 Масляная труба разделительного насоса сцепления 1; -
15 Q5101030 Палец 1; -
16 Q5003214 Шплинт 1; -
17 1105316200017 Шланг сцепления 1; -
18 1105316200027 Усилитель сцепления в сборе 1; -
19 1106916200015 Сварка кронштейна усилителя сцепления 1; -
20 Q151C1025 Болт с шестигранной головкой -тонкий клык 1; -
21 Q40310 Шайба пружинная 1; -
22 1104635900011 О-образное кольцо 16 1; -
23 1104635900010 Сальник 1; -
24 Q80216 Гайка шестигранная тонкая 1; -
25 1104635900002 Штуцер 1; -
26 1104316200129 Шланг соединительный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
