1S10692950102 Задняя подвеска
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

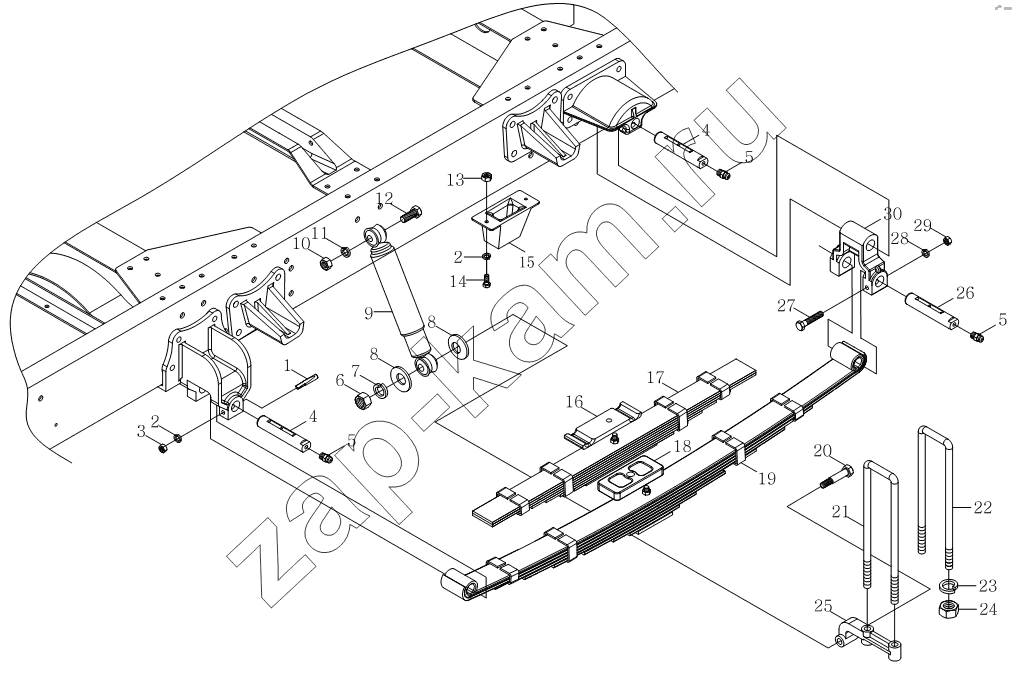

Схема/чертеж: 1S10692950102 Задняя подвеска / Foton Оllin Express I
1
2
2
3
4
4
5
5
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1 1108929500103 Штифт 4; -
2 Q40312 Шайба пружинная 8; -
3 Q341B12 Шестигранная гайка 4; -
4 1106629500005 Ось рессоры 4; -
5 1102922000075 Масленка 6; -
6 Q341B18 Гайка с тонкой резьбой 2; -
7 Q40318 Шайба пружинная 2; -
8 1108929500038 Чашеобразная прокладка 2; -
8 Q40218 Шайба 2; -
9 1106929500039 Амортизатор в сборе с кожухом 2; -
10 Q341B16 Гайка 2; -
11 Q40316 Шайба пружинная 2; -
12 Q151B1675 Болт с шестигранной головкой-тонкий клык 2; -
13 Q340B12 Гайка крепления кронштейн нижней подножки 4; -
14 Q40112 Плоская шайба 4; -
15 1105329500012 Задний буферный блок 2; -
16 1106929500028 Крышка 2; -
17 1106929500003 Рессора вспомогательная в сборе 2; -
18 1106629500008 Нижняя плита вспомогательной рессоры 2; -
19 1106629500016 Рессора задняя 2; -
20 1106929500025 Ось амортизатора нижняя 2; -
21 1106929500026 Стремянка передняя задней рессоры 2; -
22 1106929500027 Стремянка задняя задней рессоры 2; -
23 Q40520 Шайба пружинная 8; -
24 Q363B20 Толстая шестигранная гайка 8; -
25 1106629500039 Кронштейн амортизатора нижний 2; -
26 1106629500006 Ось рессоры 2; -
27 Q151B1060 Болт с шестигранной головкой-мелкая резьба 4; -
28 Q40310 Шайба пружинная 4; -
29 Q341B10 Гайка с тонкой резьбой 4; -
30 1106629500011 Проушина с втулкой 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
