1S10891000112 Генератор и стартер
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

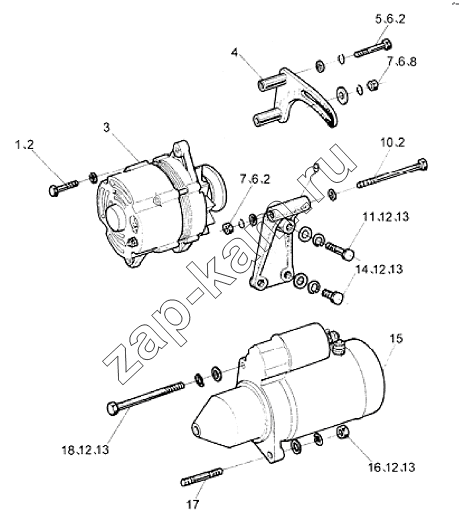

Схема/чертеж: 1S10891000112 Генератор и стартер / Foton Оllin Express I
1
2
2
2
2
3
4
5
6
6
6
7
7
8
9
10
11
12
12
12
12
13
13
13
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 Q150B1040 Болт 1; -
2 Q40110 Плоская шайба 5; -
3 3701010-551-0010 Генератор 1; -
4 3701025-153-0010 Соединительный лист в сборе 1; -
5 Q150B1055 Шестигранный болт 2; -
6 Q40310 Шайба пружинная 4; -
7 Q340B10 Гайка 1; 100 ₽
8 Q40210 Шайба 1; -
9 3701322-153-0010 Держатель генератора 1; -
10 Q150B10120 Шестигранный болт 1; -
11 Q150B1260 Болт крепления нижней ступеньки 1; -
12 Q40312 Шайба пружинная 5; -
13 Q40112 Плоская шайба 5; -
14 Q150B1235 Болт 2; -
15 3708010-550-0000 Стартер в сборе 1; -
16 Q340B12 Гайка крепления кронштейн нижней подножки 1; -
17 1002081-001-0000 Двухголовый болт - шпилька - стартер 1; -
18 Q150B12130 Шестигранный болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
