1S10891000112 Клапанный блок
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

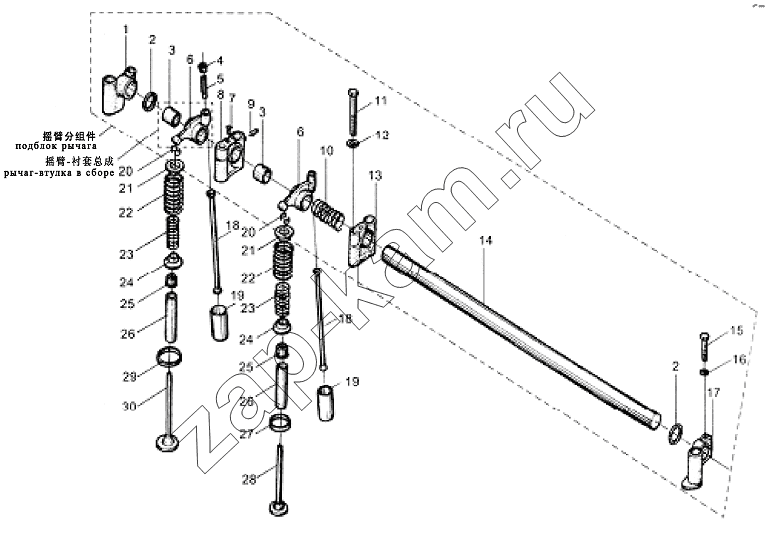

Схема/чертеж: 1S10891000112 Клапанный блок / Foton Оllin Express I
1
2
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
Поз. Артикул Название детали Кол-во Цена
1007200-520-0000 1007200-520-0000 Подблок рычага 1; -
1007011A400-00001t 1007011A400-00001t Вентиль 4; -
1007011В400-0000С 1007011В400-0000С Вентиль 4; -
1007016А400-000011 1007016А400-000011 Клапан 4; -
1007016A400-0000Q 1007016A400-0000Q Выхлопной клапан 4; -
1007100-400-0000 1007100-400-0000 Рычаг - втулка в сборе 8; -
1 1007125-201-0000 Передний держатель вала рычага 1; -
2 1007112-001-0000 Волнистая пружина - ось рычага 2; -
3 1007094-001-0000 Втулка качающегося рычага вентиля 8; -
4 1007098-001-0000 Упорная гайка - регуляторный болт рычага клапана 8; -
5 1007097-001-0000 Регуляторный болт - рычаг вентиля 8; -
6 1007096-400-0000 Качающийся рычаг вентиля 8; -
7 1007129-201-0000 Установочный винт - держатель вала рычага 1; -
8 1007127-201-0000 Держатель вала рычага 1; -
9 Q522066 Цилиндрический штифт 1; -
10 1007114-001-0000 Стопорная пружина - вал рычага 3; -
11 Q150B1075 Шестигранный болт 4; -
12 Q40110 Плоская шайба 4; -
13 1007126-201-0000 Центральный держатель вала рычага 3; -
14 1007090-001-0000 Вал рычага в сборе 1; -
15 Q150B0840 Болт 2; -
16 Q40108 Плоская шайба 2; -
17 1007128-201-0000 Задний держатель вала рычага 1; -
18 1007050А001-0000 Толкатель в сборе 8; -
19 1007061-300-0000 Толкатель 8; -
20 1007028А400-0000 Запорный упор вентиля 16; -
21 1007024-400-0000 Держатель рессоры 8; -
22 1007021-013-0000 Рессора 8; -
23 1007022-013-0000 Пружина 8; -
24 1007026А001-0000 Нижний держатель рессоры 8; -
25 1007035В001-0000 Герметичное уплотнение трубопровода двери в сборе 8; -
26 1007032А001-0000 Трубопровод вентиля 8; -
27 1007081-400-0000 Держатель выхлопного клапана 4; -
28 1007016В400-0000С Выхлопной клапан 4; -
29 1007082-400-0000 Держатель вентиля 4; -
30 1007011A400-0000Q Впускной вентиль seat 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
