1S10891000112 Воздушный компрессор
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

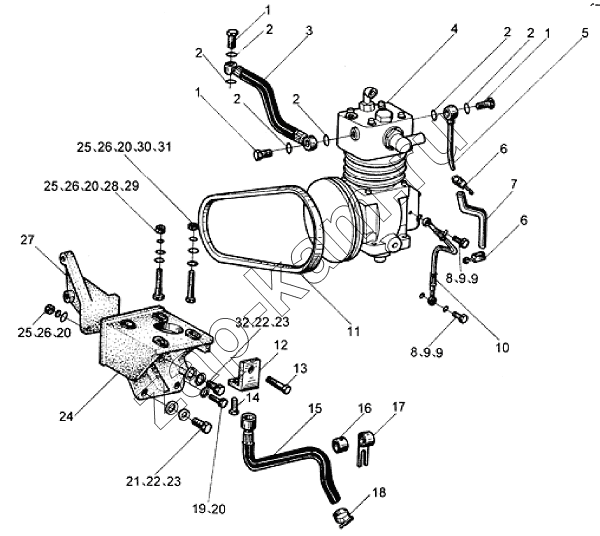

Схема/чертеж: 1S10891000112 Воздушный компрессор / Foton Оllin Express I
1
1
1
2
2
2
2
2
2
3
4
5
6
6
7
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
23
23
24
25
25
25
26
26
26
27
28
29
30
31
32
Поз. Артикул Название детали Кол-во Цена
1 Q/XC3451.1-2002 Шарнирный болт 2; -
2 Q/WC3403-1994 Медная шайба 4; -
3 3509063-152-0000 Подпорная труба в сборе 1; -
4 3509010-301-JH10 Воздушный компрессор в сборе 1; -
5 3509060-152-0000 Подающая труба в сборе 1; -
6 В-08-038 Соединение топливной трубы 2; -
7 3509061 Резиновый шланг подачи воды 1; -
8 1104069-001-0000 Шарнирный болт 2; -
9 Q/wc3403-1994 Медная шайба 10х14 4; -
10 3509040-152-0000 Наливная труба в сборе воздушного компрессора 1; -
11 3509044-104-YX10 Ремень воздушного компрессора 1; -
12 3509039A104-YX10 Регулировочный стеллаж 1; -
13 3509045-104-YX10 Регулировочный болт 1; -
14 Q150B1025 Болт 2; -
15 3509040А155-0000 Труба откачки топлива в сборе воздушного компрессора 1; -
16 3509049-155-0000 Шайба 1; -
17 3509047-155-0000 Держатель - продувочная труба 1; -
18 Q67627 Хомут червячный 1; -
19 3509024-101-CN30 Шестигранный болт 2; -
20 Q40110 Плоская шайба 6; -
21 3509022А155-0000 Шестигранный болт 2; -
22 Q40314 Шайба пружинная 3; -
23 Q40110 Плоская шайба 3; -
24 3509030-155-JH10 Держатель насоса воздушного компрессора 1; -
25 Q340B10 Гайка 2; 100 ₽
26 Q40310 Шайба пружинная 2; -
27 3509012-104-YX10 Опора - опора воздушного компрессора 1; -
28 3509015-155-0000 Шайба 2; -
29 3509016-155-0000 Болт насоса воздушного компрессора 2; -
30 1111104-101-0000 Шайба 2; -
31 Q150B1055 Шестигранный болт 2; -
32 3509022А155-0000 Шестигранный болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
