1S10891000112 Впускные и выпускные трубы
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

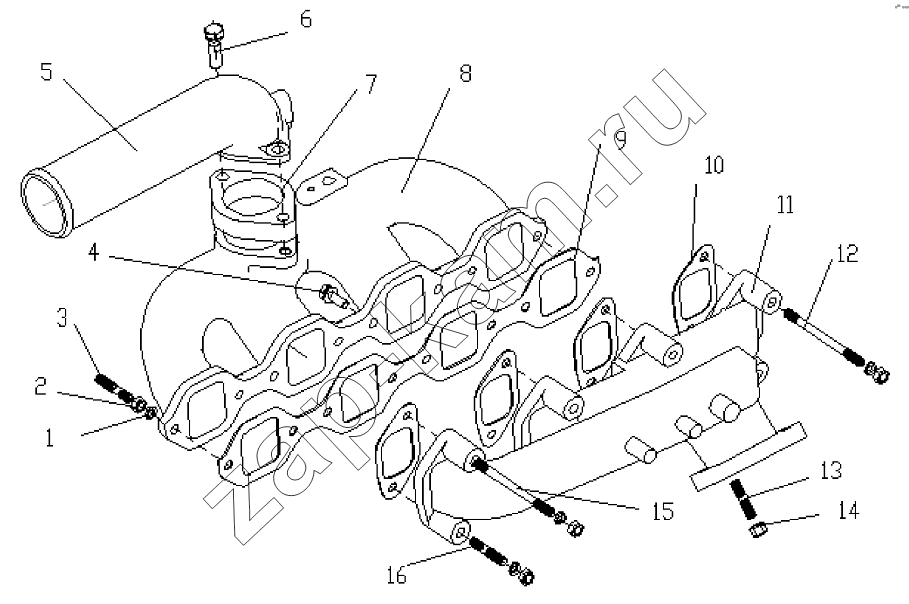

Схема/чертеж: 1S10891000112 Впускные и выпускные трубы / Foton Оllin Express I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 GB/T93-8 Пружинная шайба 10; -
2 GB/T6170-M8 Шестигранная гайка первого типа 10; -
3 6102.20.09 Пустотелый винт 2; -
4 GB/T9074.17-M8X25 Блок упругой пластинчатой прокладки и шестигранного болта 6; -
5 4100ZL-11B2.09.05 Впускной гибкий патрубок 1; -
6 GB/T9074.17-М10Х45 Блок упругой пластинчатой прокладки и шестигранного болта 2; -
7 4102-СЗС-05.09.16 Подводящий патрубок 1; -
8 4102-СЗС-05.09.03 Впускная труба 10; -
9 4102В.09.22 Прокладка впускной трубы 1; -
10 4102.09.02 Прокладка выхлопной трубы 4; -
11 4100ZL-11A.09.01 Выхлопная труба 1; -
12 GB/T899-AM8X75 Двухголовый болт 6; -
13 4102BZ.09.26 Винт-заглушка фланца картера турбины 4; -
14 2060201М00 Крепежная гайка 4; -
15 GB/T899-AM8X85 Двухголовый болт 1; -
16 GB/T899-AM8X45 Двухголовый болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
