1S10891100104 Топливная система
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

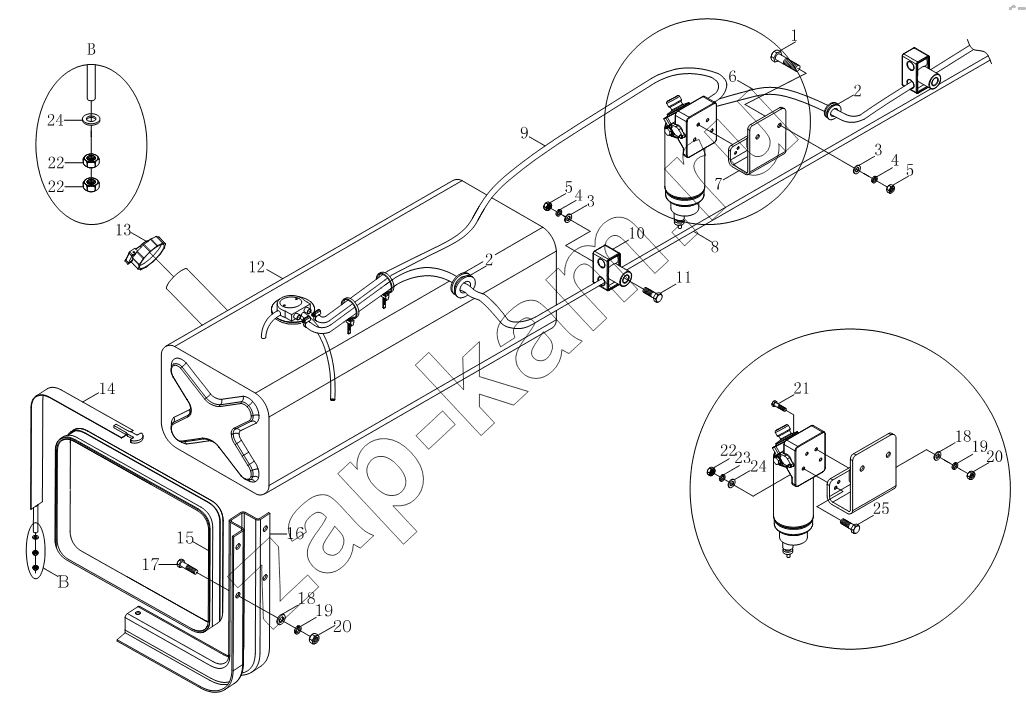

Схема/чертеж: 1S10891100104 Топливная система / Foton Оllin Express I
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
22
22
23
24
24
25
Поз. Артикул Название детали Кол-во Цена
1 Q150B0840 Болт 2; -
2 1102911400073 Резиновое защитное кольцо 2; -
3 Q40108 Плоская шайба 4; -
4 Q40308 Шайба пружинная 4; 30 ₽ - 60 ₽
5 Q340B08 Гайка 4; -
6 1108911400021 Задняя труба подачи топлива в сборе 1; -
7 1108911400031 Кронштейн для дизельного фильтра 1; -
8 1108911400023 Продувочная труба в сборе 1; -
9 1108911400019 Передняя перекачивающая труба в сборе 1; -
10 1106911400033 Зажим для 2 параллельных труб 2; -
11 Q150B0865 Болт с шестигранной головкой 2; -
12 1108911100003 Топливобак в сборе 1; -
13 1108911100002 Крышка топливобака в сборе 1; -
14 1110811100005 Полоса крепления в сборе 2; -
15 1108911100004 Поясок топливобака 2; -
16 1110811100003 Держатель толивобака в сборе 2; -
17 Q150B1230 Болт 4; -
18 Q40112 Плоская шайба 10; -
19 Q40312 Шайба пружинная 10; -
20 Q340B12 Гайка крепления кронштейн нижней подножки 10; -
21 Q150B1265 Болт с шестигранной головкой 2; -
22 Q340B10 Гайка 6; 100 ₽
23 Q40310 Шайба пружинная 2; -
24 Q40110 Плоская шайба 4; -
25 Q150B1030 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
