1S10893000104 Передний мост
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

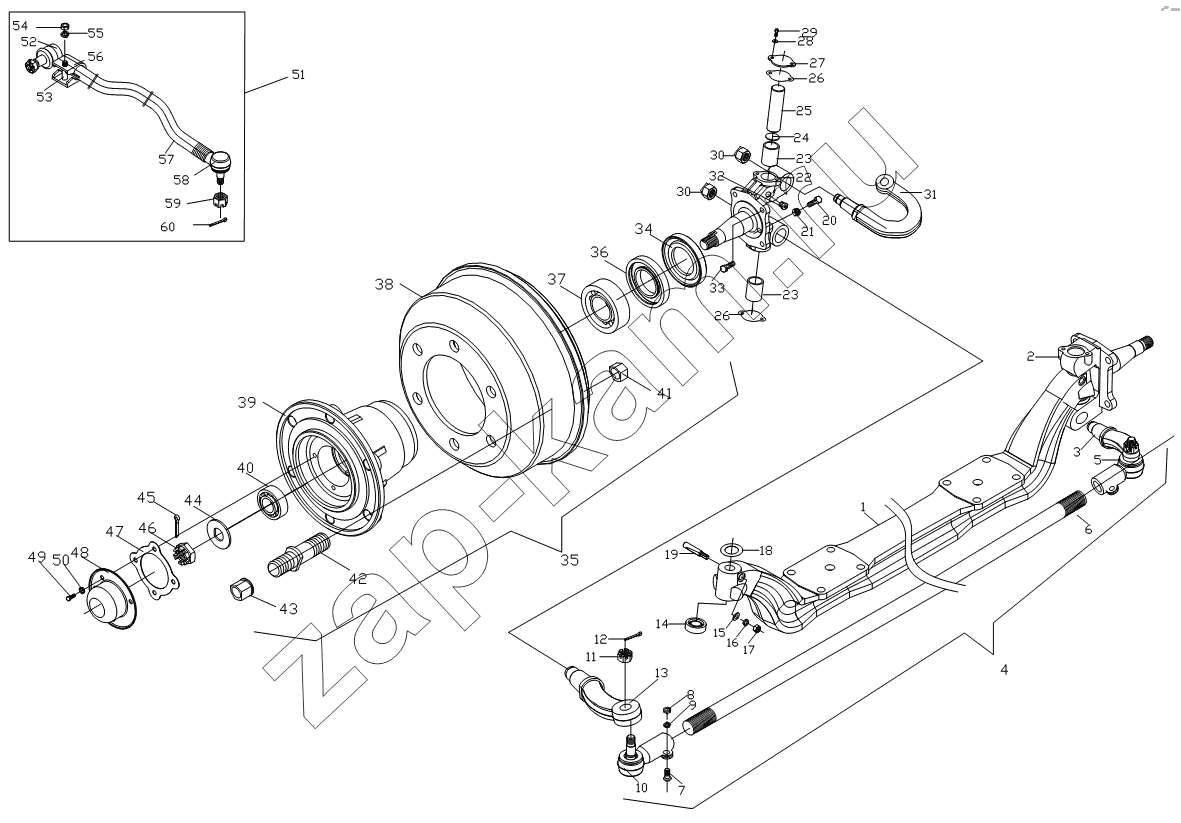

Схема/чертеж: 1S10893000104 Передний мост / Foton Оllin Express I
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
Поз. Артикул Название детали Кол-во Цена
1 1108930000002 Передняя ось 1; -
2 1108930000004 Правый поворотный кулак 1; -
3 1108930000007 Рукоятка правой траверсы 1; -
4 1108930003029 Поперечная тяга в сборе 1; -
5 1108930016029 Правое соединение в сборе 1; -
6 11089310003101 Поперечная тяга поворота 1; -
7 GB/T5782 Болт M12x50 2; -
8 GB/T6170 Гайка М6 2; -
9 GB/T93 Шайба 12 2; -
10 1108930006029 Левый соединитель в сборе 1; -
11 Q387B18 Гайка шарового пальца M18х1,5 2; -
12 Q5004040 Шплинт 2; -
13 1108930000006 Рукав левой траверсы 1; -
14 ZZ040075-20 Буферный упорный подшипник 2; -
15 GB/T95 Шайба 14 2; -
16 GB/T93 Шайба 12 2; -
17 GB/T6171 Гайка М20х1.5 4; -
18 1108930002601 Регулировочная шайба поворотного кулака 2; -
19 EQ153-3001011 Запор чеки поворотного кулака 2; -
20 1108930000801 Упорный болт 2; -
21 GB/T93 Шайба 12 8; -
22 1108930000003 Левый поворотный кулак 1; -
23 1108930002201 Втулка поворотного кулака 4; -
24 1108930000729 Кольцевое уплотнение 2; -
25 1108930002901 Чека поворотного кулака 2; -
26 1108930000901 Прокладка крышки чеки поворотного кулака 4; -
27 1108930002701 Крышка чеки поворотного кулака 4; -
28 GB/T93 Шайба 12 16; -
29 GB/T5783 Болт M12x35 16; -
30 1029АЕ-3001036 Гайка рычага поворотного кулака 2; -
31 1108930000005 Рукав поворотного кулака 1; -
32 JB/T7940.1 Масленка M10x1 4; -
33 GB/T5786 Болт M12x1.5x35 8; -
34 1108930002501 Масляное уплотнение 2; -
35 1108930005027 Блок из передней ступицы и тормозного барабана 2; -
36 1108930005527 Сальник 2; -
37 TR5510032 Внутренний конусный роликовый подшипник 2; -
38 1108930303201 Тормозной барабан 2; -
39 1108930301101 Передняя ступица 2; -
40 TR408030 Роликовый подшипник с внешним конусом 2; -
41 GB/T6171 Гайка М20х1.5 12; -
42 1108930005301 Болт ступицы 12; -
43 110892400012 Гайка шины 12; -
44 1108930002301 Контровая шайба гайки поворотного кулака 2; -
45 GB/T91 Шплинт 3.2x25 2; -
46 1108930002401 Гайка поворотного кулака 2; -
47 1108930000501 Прокладка крышки передней ступицы 2; -
48 3066-3001060 Крышка ступицы переднего колеса 2; -
49 GB/T5783-M8X12 Болт 16; -
50 GB/T93-8 Пружинная шайба 16; -
51 1108930000028 Прямая тяга в сборе ; -
52 1106930046060 Переднее соединение прямой рулевой тяги в сборе ; -
53 GB/T5782-M14X65 Болт ; -
54 GB/T6170 Гайка М6 ; -
55 GB/T93-14 Пружинная шайба ; -
56 3030СЕ-3000301 Держатель стыка поворотного рычага ; -
57 1108930000013 Прямая тяга ; -
58 1106930036060 Задний наконечник в сборе ; -
59 Q38718 Гайка шестигранная прорезная М18х1,5 2; -
60 Q5004040 Шплинт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
