1SB2008110224 Отопительное устройство
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

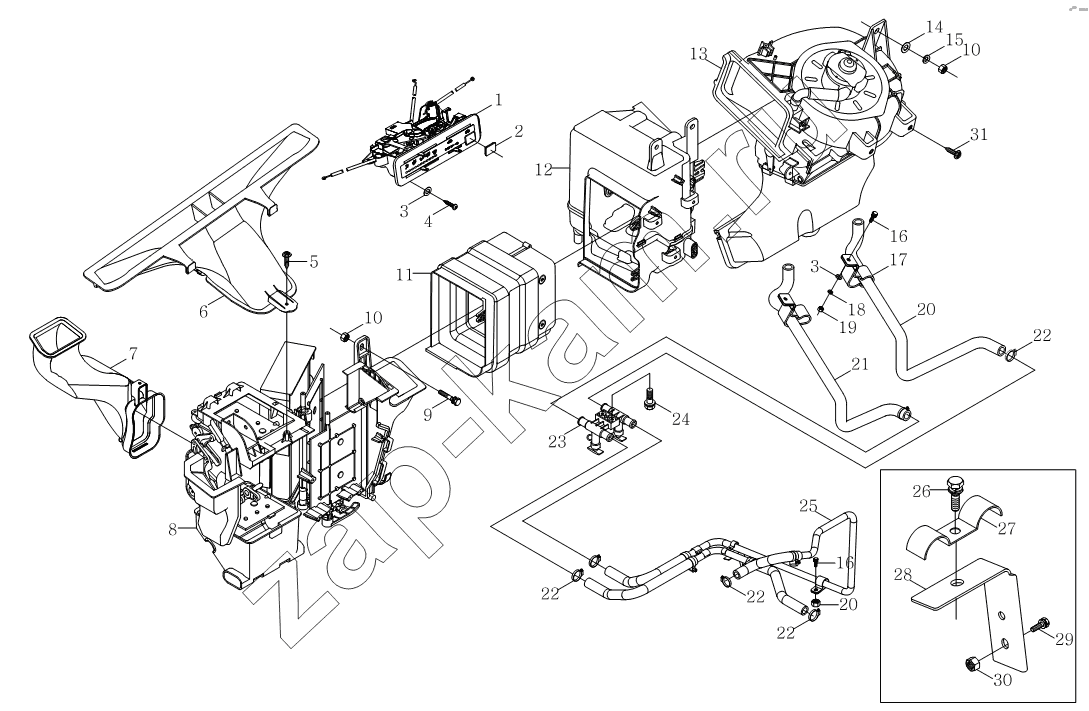

Схема/чертеж: 1SB2008110224 Отопительное устройство / Foton Оllin Express I
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 1В20081100218 Механизм управления отоплением и вентиляцией 24V 1; -
2 1В18081100018 Заглушка выключателя АС 1; -
3 Q40106F30 Плоская шайба 1; -
4 Q2714216 Винт 3; -
5 Q2704213 Винт самонарезающий 2; -
6 1В20081100014 Воздухопровод обогрева ветрового стекла 1; -
7 1В18081100051 Левый воздуховод отопителя 1; -
8 1В18081100216 Отопитель 1; -
9 Q1460825F30 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
10 Q360B08 Шестигранная гайка типа 2 6; -
11 1В18081100043 Болт с шестигранной головкой, пружинная шайба и плоская шайба 1; -
12 1В20081100043 Переходный воздушный канал 1; -
13 1В18081100011 Вентилятор в сборе 24V 1; -
14 Q40108 Плоская шайба 6; -
15 Q40308 Шайба пружинная 6; 30 ₽ - 60 ₽
16 Q1460625 Болт с шестигранной головкой, пружинная шайба и плоская шайба 4; -
17 1В18081100033 Скоба 1; -
18 Q40306F30 Шайба пружинная 1; -
19 Q340B06F30 Шестигранная гайка типа 1 2; -
20 1В18081100152 водяная труба нагревателя 1; -
21 1В18081100153 водяная труба нагревателя 1; -
22 Q67627 Хомут червячный 8; -
23 1В18081100103 Кран отопителя 1; -
24 Q1460616F30 Узел болта с шестигранной головкой, пружинной шайбы и плоской прокладки 2; -
25 1В20081120010 водяная труба нагревателя в сборе ; -
26 Q2360520 блок из винта, упругой шайбы и пластинчатой шайбы ; -
27 1В18081100126 Трубодержатель тепляка ; -
28 1В18081100123 держатель нагревателя ; -
29 Q1460625F30 Болт с шестигранной головкой, пружинная шайба и плоская шайба ; -
30 Q340B08F30 Шестигранная гайка типа 1 2; -
31 Q2704216 Самонарезной винт с шестигранным фланцем 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
