1SB2008110226 Отопительное устройство
/ Foton Оllin Express I

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

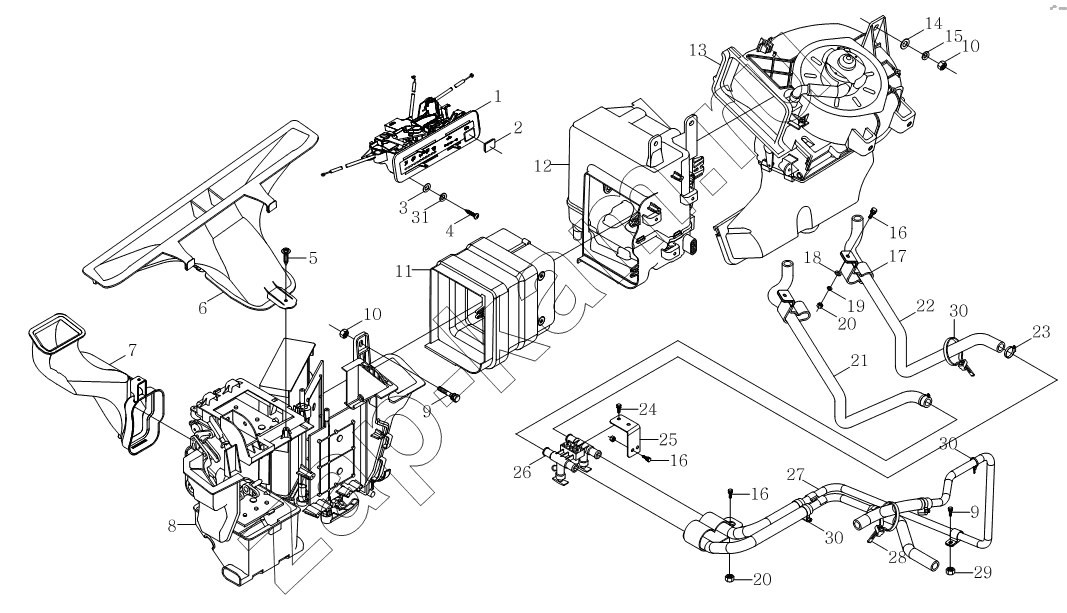

Схема/чертеж: 1SB2008110226 Отопительное устройство / Foton Оllin Express I
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
30
30
30
31
Поз. Артикул Название детали Кол-во Цена
1 1В20081100218 Механизм управления отоплением и вентиляцией 24V 1; -
2 1В18081100018 Заглушка выключателя АС 1; -
3 Q40105 Шайба плоская 3; -
4 Q2714216 Винт 8; -
5 Q2704213 Винт самонарезающий 2; -
6 1В20081100014 Воздухопровод обогрева ветрового стекла 1; -
7 1В18081100051 Левый воздуховод отопителя 1; -
8 1В18081100216 Отопитель 1; -
9 Q1460825 Болт с шестигранной головкой, пружинная шайба и плоская шайба 5; -
10 Q360B08 Шестигранная гайка типа 2 8; -
11 1В20081100043 Переходный воздушный канал 1; -
12 1В18081100043 Болт с шестигранной головкой, пружинная шайба и плоская шайба 1; -
13 1В18081100011 Вентилятор в сборе 24V 1; -
14 Q40108 Плоская шайба 6; -
15 Q40308 Шайба пружинная 6; 30 ₽ - 60 ₽
16 Q1460625 Болт с шестигранной головкой, пружинная шайба и плоская шайба 3; -
17 1В18081100033 Скоба 1; -
18 Q40106 Плоская шайба 1; -
19 Q40306 Шайба пружинная 1; -
20 Q340B06 Гайка 4; -
21 1В20081100100 Водяная труба отопителя 1; -
22 1В20081100101 Водяная труба отопителя 1; -
23 Q67627 Хомут червячный 8; -
24 Q1460620 Болт с шестигранной головкой, пружинная шайба и плоская шайба 2; -
25 1В20081100106 Кронштейн клапана отопителя ; -
26 1В18081100103 Кран отопителя ; -
27 1В20081120013 Водяная труба нагревателя в сборе ; -
28 Q40305 Шайба пружинная 3; -
28 Q67405100 Пластмассовая протяжка ; -
29 Q340B08 Гайка ; -
30 Q673B21 Упругий хомут стальной линии 2; -
31 Q40305 Шайба пружинная 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
