Картер коробки передач 9JS150T
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

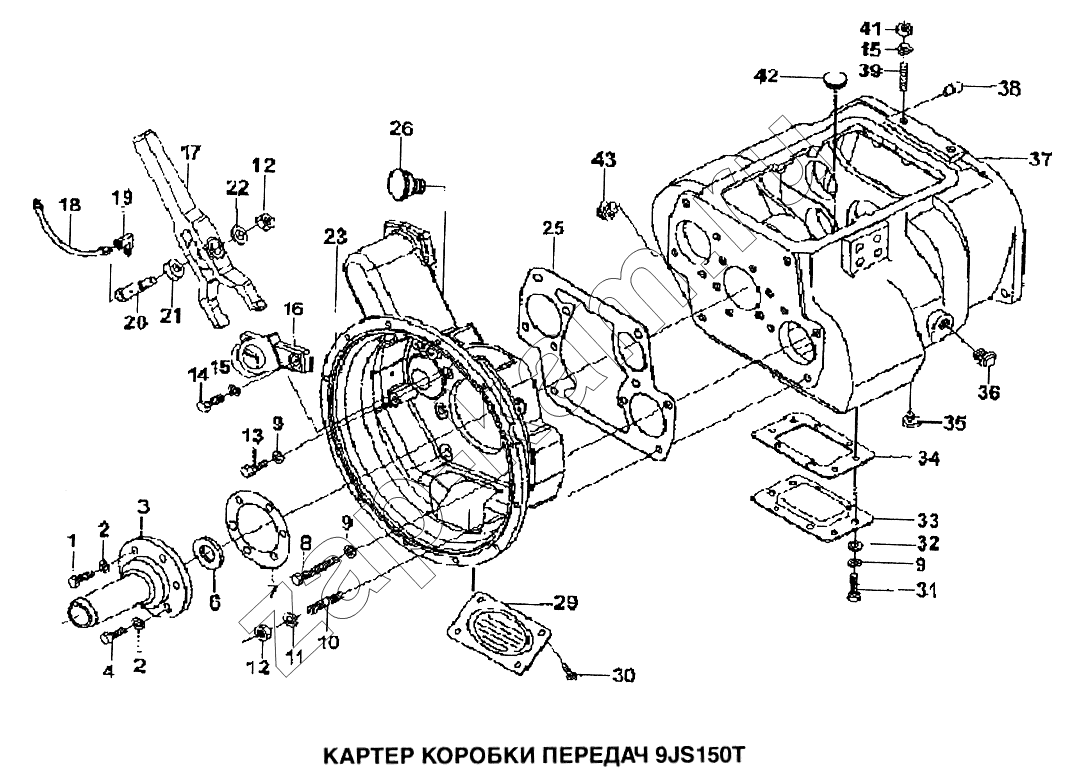

Схема/чертеж: Картер коробки передач 9JS150T / HOWO Howo
1
2
2
3
4
6
7
8
9
9
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
25
26
29
30
31
32
33
34
35
36
37
38
39
41
42
43
Поз. Артикул Название детали Кол-во Цена
1 Q1701032 Болт 2; -
2 Q40310 Пружинная шайба 6; -
3 JS180-1701040-1 Крышка 1; -
4 [Болт] Болт 4; -
6 F500А-1802191 Прокладка 1; -
7 14311 Прокладка 1; -
8 М12790 Болт 2; -
9 Q40312 Пружинная шайба 12; -
10 С01056 Шпилька 6; -
11 Q40016 Шайба 6; -
12 [Гайка] Гайка 7; -
13 [Болт] Болт 2; -
14 [Болт] Болт 2; -
15 Q40316 Пружинная шайба 4; -
16 JS180-1601024-2 Т-образная опора 1; -
17 JS180-1601021-2 Вилка переключения 1; -
18 51016 Шланг 1; 13 800 ₽
19 12880 Прокладка 1; -
20 JS180-1601023-1 Вал вилки переключения 1; -
21 GВ304-64UС25 Прокладка подшипника 1; -
22 JS180-1601022-1 Шайба 1; -
23 JS180-1601015-5 Картер сцепления 1; -
25 20822 Прокладка картера сцепления 1; 100 ₽
26 А-6 Крышка смазочного отверстия 1; 720 ₽ - 1 470 ₽
29 JS180-1701016-3 Крышка сцепления 1; -
30 Q150В0812 Болт 4; -
31 Q150В1225 Болт 8; -
32 Q40112 Шайба 8; -
33 16596 Крышка 1; -
34 16929 Прокладка 1; -
35 Q614В06 Заглушка 1; -
36 Q614В12 Заглушка 1; -
37 18686 Картер коробки передач 1; -
38 14334 Штифт 2; -
39 Q1231630 Шпилька 2; -
41 [Гайка] Гайка 2; -
42 14373 Магнит 3; 110 ₽
43 Q61304 Заглушка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
