Кронштейн запасного колеса
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

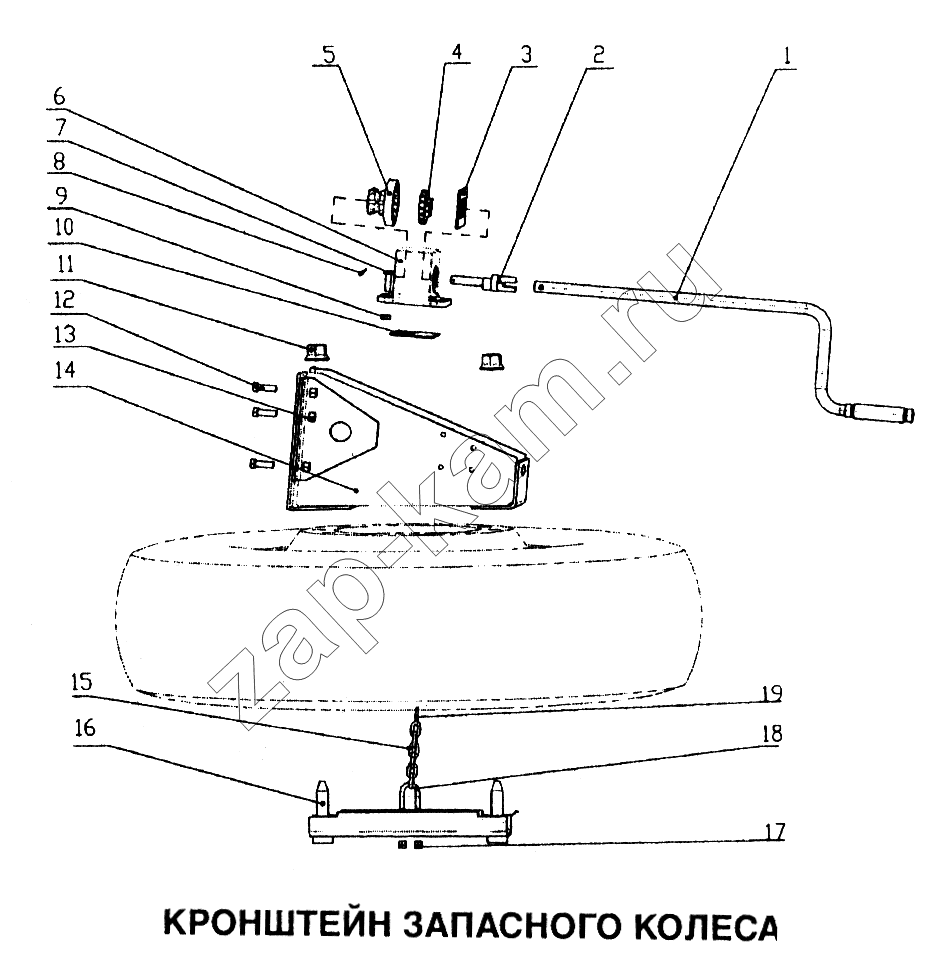

Схема/чертеж: Кронштейн запасного колеса / HOWO Howo
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
АZ9719860018 АZ9719860018 Приводное устройство 1; -
1 АZ9719860014 Ручка 1; -
2 АZ9719860012 Вал 1; -
3 17017860022 Стопорная пластина 1; -
4 17017860023 Ведущее колесо 1; -
5 17017860024 Ведомое колесо 1; -
6 АZ9719860007 Корпус 1; -
7 Q150В1035 Болт 4; -
8 Q5004030 Шплинт 1; -
9 Q33210 Гайка 4; -
10 17017860027 Крышка 1; -
11 WG9003884160 Колесная гайка 2; -
12 Q150В1235 Болт 6; -
13 Q33212 Гайка 6; -
14 АZ9719860021 Кронштейн 1; -
15 17017860031 Трос 1; -
16 АZ9112860046 Болт 2; -
17 Q340В08 Гайка 4; -
18 АZ9112860097 Крюк 1; -
19 Q5004030 Шплинт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
