Подвеска раздаточной коробки VG1200
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

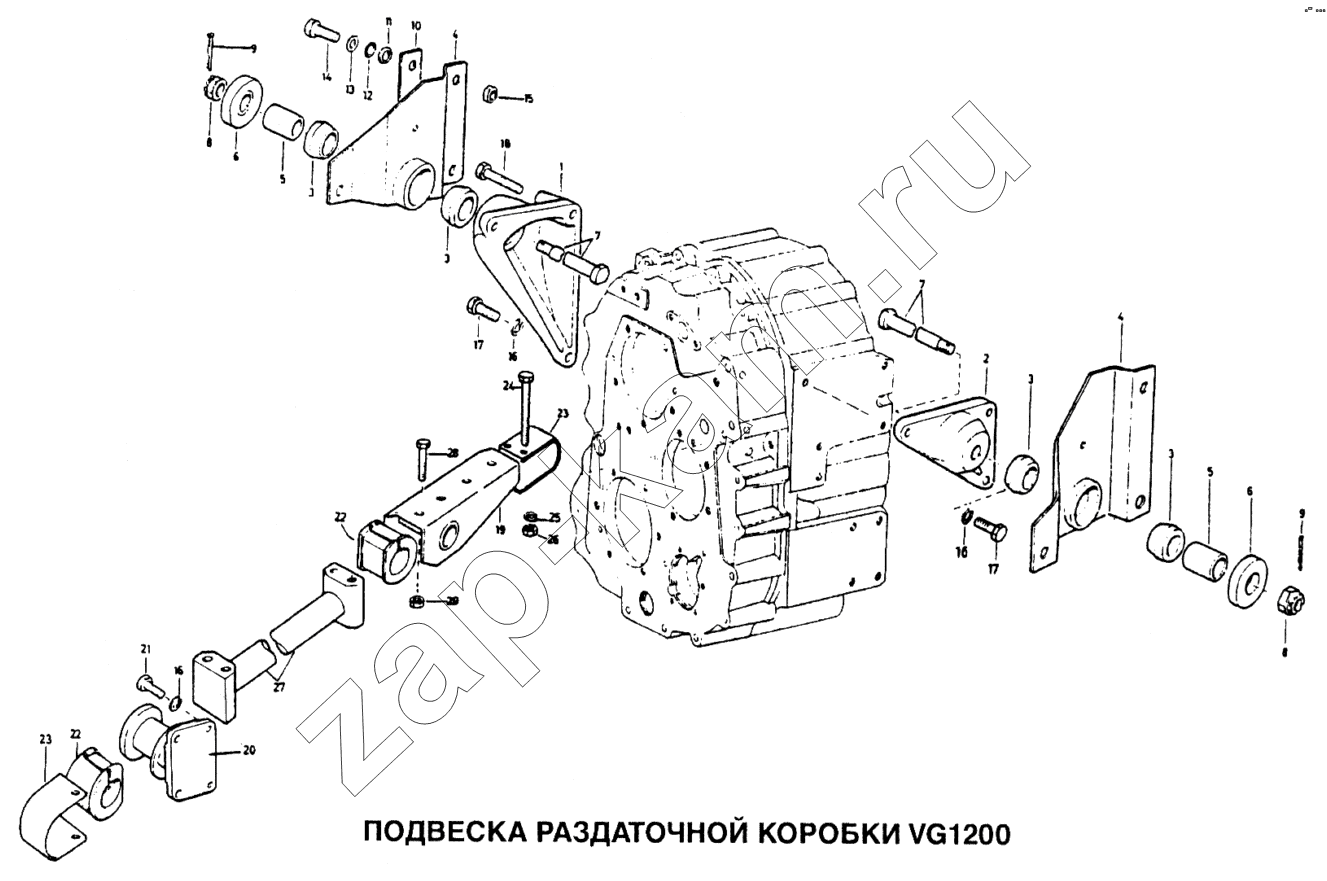

Схема/чертеж: Подвеска раздаточной коробки VG1200 / HOWO Howo
1
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
11
12
13
14
14
15
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1 199000260001 Кронштейн правый 1; -
2 199000260002 Кронштейн левый 1; -
3 199014260003 Пружина 4; -
4 199000260010 Кронштейн в сборе 2; -
5 199014260007 Втулка 2; -
6 199014260012 Шайба 2; -
7 199014250014 Болт 2; -
8 190003872359 Корончатая гайка 2; -
9 Q5004036 Шплинт 2; -
10 199000260005 Пластина ; -
10 199000260006 Пластина ; -
10 199000260007 Пластина ; -
11 1180А240030 Шайба ; -
12 1614 060017 Кольцо ; -
13 1288 720042 Шайба ; -
14 Q151В1450 Болт 1; -
14 Q151В1645 Болт 5; -
15 190003888459 Гайка 5; -
17 Q151В1435 Болт 5; -
18 Q151В1475 Болт 1; -
19 199014260025 Кронштейн в сборе 1; -
20 199000260013 Кронштейн в сборе 1; -
21 Q151В1425 Болт 4; -
22 1780 680031 Резиновая втулка 2; -
23 199000260023 Держатель втулки 2; -
24 Q151С12100 Болт 4; -
25 Q40312 Пружинная шайба 4; -
26 Q341С12 Гайка 4; -
27 199114260003 Трубка 1; -
28 Q151В1645 Болт 4; -
29 190003888459 Гайка 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
