Спальная полка кабины с высокой крышей
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

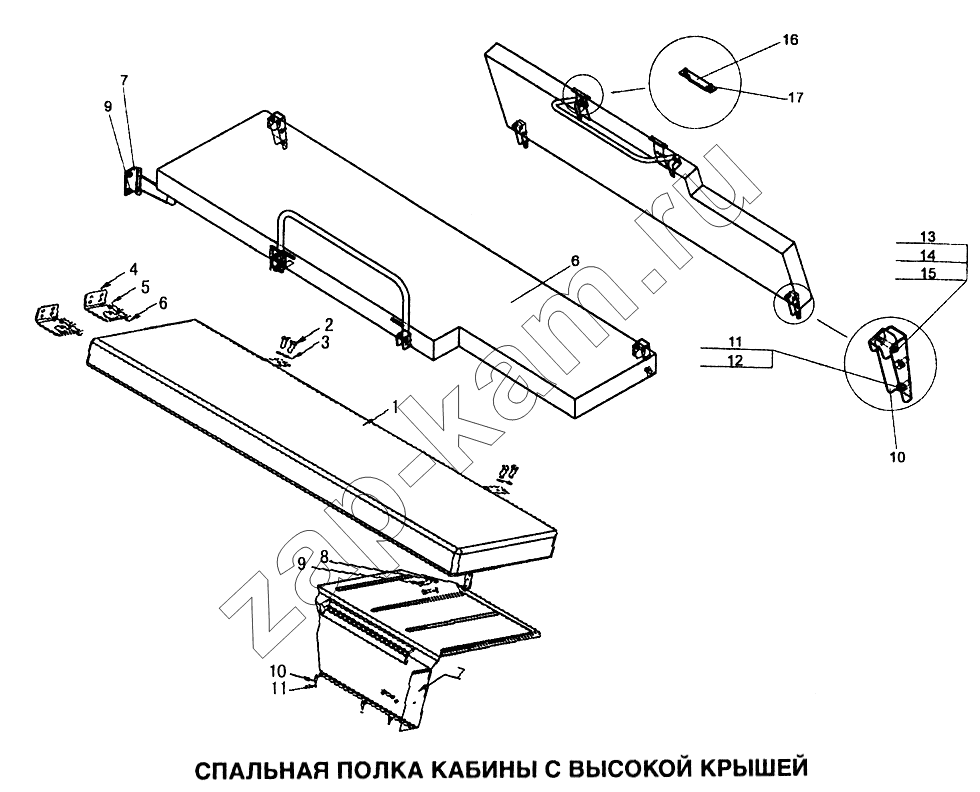

Схема/чертеж: Спальная полка кабины с высокой крышей / HOWO Howo
1
2
3
4
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
Q40108 Q40108 Шайба 8; -
Q40308 Q40308 Пружинная шайба 8; 10 ₽ - 60 ₽
Q150В0820 Q150В0820 Болт 8; -
1 АZ1643570001 Спальная полка 1; -
2 Q150В0825 Болт 4; -
3 Q40008 Шайба 4; -
4 WG1643570008 Держатель правый 2; -
5 Q150В0825 Болт 4; -
6 [Верхняя спальная полка] Верхняя спальная полка 4; -
7 WG1643570010 Держатель 1; -
8 Q150В0625 Болт 3; -
9 Q40006 Шайба 3; -
10 Q150В0420 Болт 3; -
11 Q40004 Шайба 3; -
12 АZ1644570001 Шайба 1; -
13 АZ1644570192 Пластина 2; -
14 АZ1672570020 Задняя петля 2; -
15 Q150В0825 Болт 4; -
16 Q40008 Шайба 4; -
17 Q5100850 Болт 2; -
18 Q5003220 Штифт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
