Сцепление 420мм
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

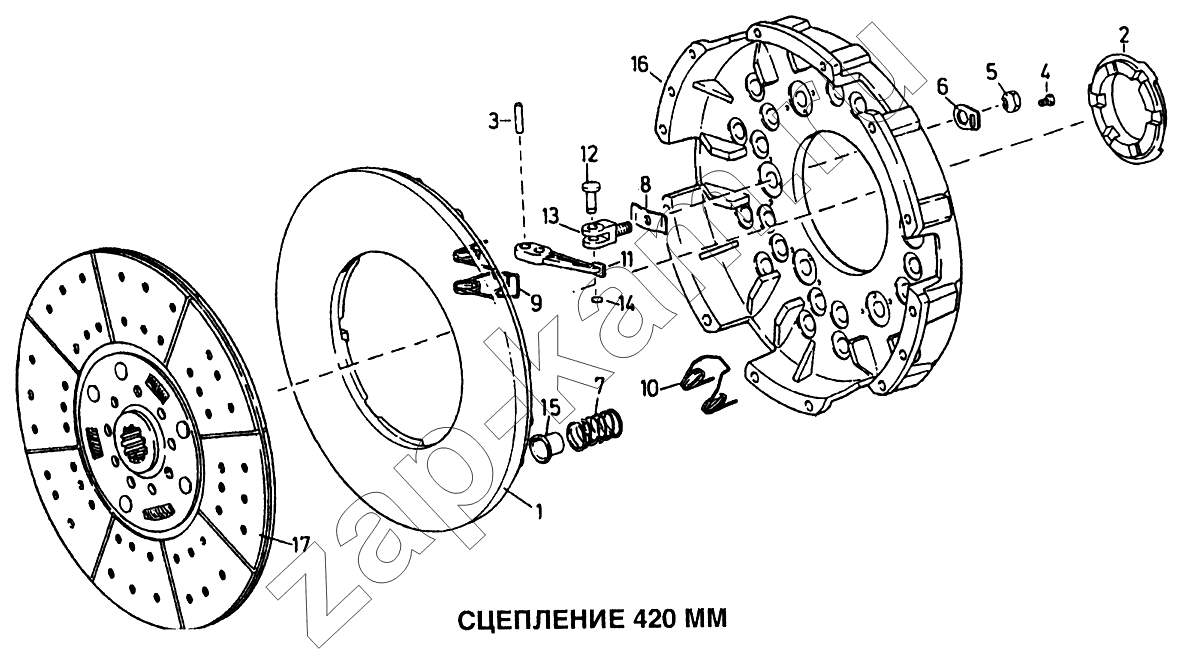

Схема/чертеж: Сцепление 420мм / HOWO Howo
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
Поз. Артикул Название детали Кол-во Цена
ВZ1560161090 ВZ1560161090 Диск 1; -
ВZ1560160013 ВZ1560160013 Диск 1; -
1 ВZ1560161093 Диск 1; -
2 ВZ1560161212 Упорное кольцо 1; -
3 ВZ1560161100 Штифт 6; -
4 ВZ1560161119 Болт с шестигранной головкой 6; -
5 ВZ1560161112 Гайка 6; -
6 ВZ1560161113 Фиксатор 6; -
7 ВZ1560161116 Пружина 9; -
7 ВZ1560161116 Пружина 24; -
7 ВZ1560161115 Пружина 12; -
7 ВZ1560161114 Пружина 27; -
8 ВZ1560161097 Пружинная пластина 6; -
9 ВZ1560161081 Пружина 3; -
10 ВZ1560161084 Пружина выжимного рычага 3; -
11 ВZ1560161096 Выжимной рычаг 6; -
12 ВZ1560161114 Пружина 6; -
13 ВZ1560161108 Регулировочная вилка 6; -
14 Q43710 Шайба 12; -
15 ВZ1560161117 Держатель пружины 6; -
16 ВZ1560161125 Картер сцепления 1; -
17 WG1560161130 Ведомый диск 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
