  5. Трубопроводы

Трубопроводы
/ HOWO Howo

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

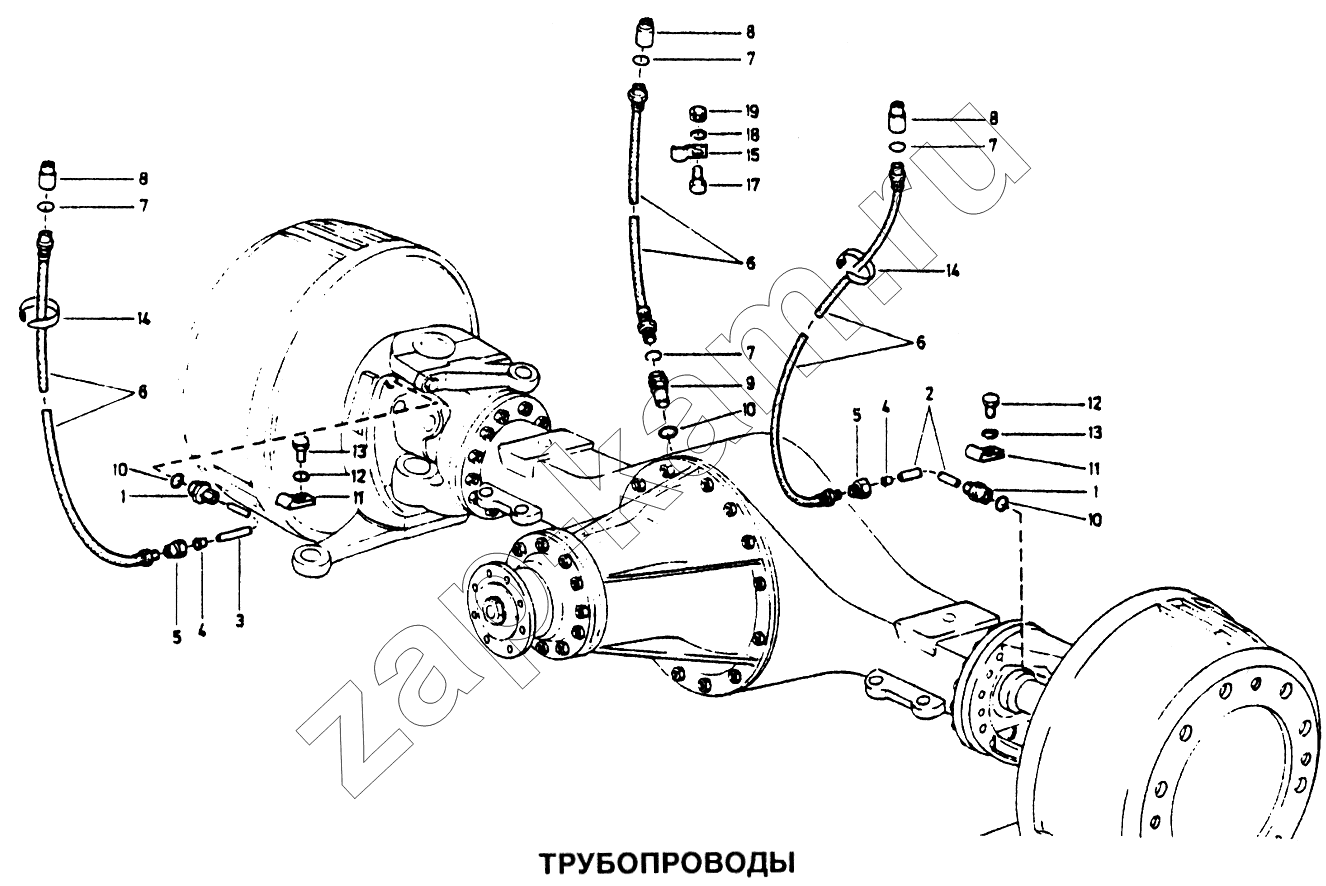

Схема/чертеж: Трубопроводы / HOWO Howo
1
1
2
3
4
4
5
5
6
6
6
7
7
7
7
8
8
8
9
10
10
10
11
11
12
12
13
13
14
14
15
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 190003559563 Резьбовой переходник 2; -
2 199000410050 Правый трубопровод 1; -
3 199000410051 Левый трубопровод 1; -
4 190003559561 Втулка 2; -
5 190003559516 Гайка 2; -
6 199000330017 Трубка 3; -
7 Q72312Т5F Прокладка 4; -
8 1680 330172 Вентиляционная заглушка 3; -
9 199000330015 Переходник 1; -
10 190003098026 Прокладка 3; -
11 1780 360072 Наконечник 2; -
12 Q151В1216 Болт 2; -
13 Q40312 Пружинная шайба 2; -
14 190003171697 Хомут 7; -
15 138091360181 Наконечник 1; -
16 161000060211 Трубопровод 1; -
17 Q150В0616 Болт 1; -
18 Q40506 Пружинная шайба 1; -
19 Q340В06 Гайка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
